质检车间有个老难题：人眼会累。一个工人盯着流水线看8小时，注意力在第3个小时就大幅下滑，漏检率悄悄爬升——而外观缺陷偏偏是客诉的重灾区。所以这些年“机器换人”喊得最响的就是质检岗：工业相机不累、不闹情绪、每一件都按同一标准看。

但真正上手做过视觉项目的人都知道另一面：这套系统翻车率极高。买最好的相机、上最新的AI算法，结果白天检测正常、晚上误报一片；换个批次的产品，参数全要重来。行业里流传一句话：视觉项目的成败，一半在光学，三成在标定，算法只占两成——顺序反了，怎么调都是灾难。

一、机器视觉能干什么：四大应用与2D/3D

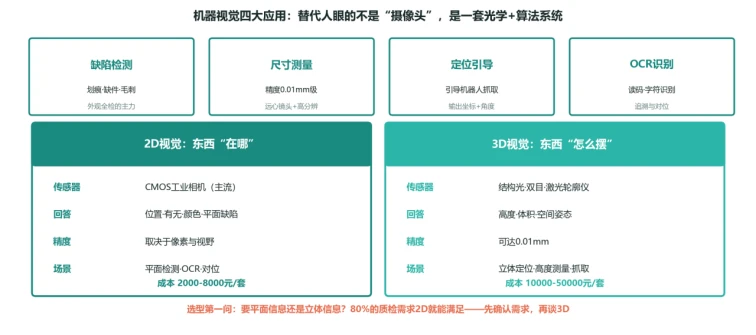

图1：四大应用与2D/3D对比——替代人眼的不是摄像头，是一套光学+算法系统

先明确概念：机器视觉不是“装个摄像头”，而是工业相机+镜头+光源+算法的一整套系统。它的四大应用覆盖了工业现场90%的需求：缺陷检测（划痕、缺件、毛刺）是外观全检的主力；尺寸测量用远心镜头+高分辨率做到0.01mm级；定位引导输出坐标和角度，直接指挥机器人抓取；OCR识别负责读码和字符追溯。

选型第一问是2D还是3D。判断标准很清晰：2D回答“东西在哪”——位置、有无、颜色、平面缺陷；3D回答“东西怎么摆”——高度、体积、空间姿态。2D用CMOS工业相机（主流），一套2000-8000元；3D靠结构光、双目或激光轮廓仪，一套10000-50000元。经验值：80%的质检需求2D就能满足——先确认需求，再谈3D，别为用不到的维度付5倍价钱。

Q: 人眼和机器到底谁强？为什么还要人检？

A: 单看“看8小时不累”，机器完胜；但人眼强在“举一反三”——没见过的缺陷类型，人扫一眼就知道不对劲，算法没学过就放行。所以现实是混合编队：机器做全检+粗筛，人只复核机器标出来的可疑品——人的工作量降80%，漏检率反而更低。纯人工全检和纯机器全检，都不是最优解。

二、相机选型：先算像素精度

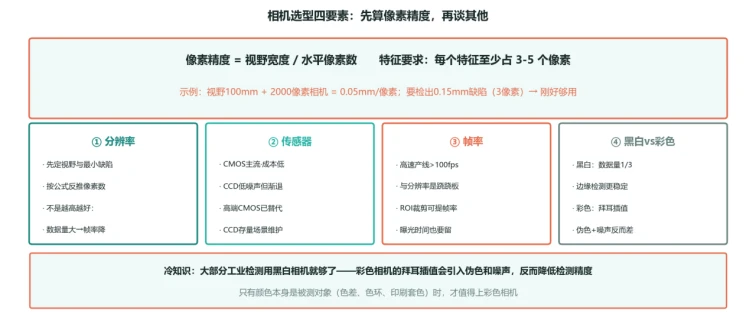

图2：相机选型四要素——像素精度公式是纲，纲举目张

像素精度：一个公式定生死

相机选型的第一件事不是看品牌看参数，是算一个公式：像素精度 = 视野宽度 / 水平像素数。举例：视野100mm、相机2000像素水平分辨率，像素精度就是0.05mm；要稳定检出0.15mm的缺陷，需要它至少占3-5个像素——0.15/0.05=3像素，刚好够用。反过来，如果你的最小缺陷是0.05mm，同样的视野就需要6000像素的相机。这个算术不做，买回来的相机要么不够用，要么浪费一半钱。

分辨率不是越高越好

高分辨率意味着大数据量——帧率会掉、传输带宽会紧、处理时间会涨。分辨率和帧率是跷跷板：500万像素跑60fps的相机，换1600万像素可能只剩20fps，高速产线就卡节拍了。解法有两个：ROI裁剪（只传感兴趣区域）和按需选分辨率——先按像素精度公式算出最低需求，再留20%余量，到此为止。

一个反直觉的冷知识：黑白比彩色好

大部分工业检测用黑白相机就够了。原因：黑白相机数据量只有彩色的1/3，处理更快；而且彩色相机的拜耳插值（用邻近像素猜颜色）会引入伪色和噪声，边缘检测反而更不稳定。只有颜色本身是被测对象时——色差判定、色环识别、印刷套色检查——才值得上彩色。这一条能帮很多项目省下30%的相机预算。

Q: 视野和分辨率怎么平衡？看得大就看不清，看得清就看不全？

A: 用两台相机。视野与精度天然是一对矛盾：100mm视野2000像素=0.05mm精度，想要0.01mm精度就得把视野缩到20mm。产线常用的解法是“全景+特写”双相机架构：一台低分辨率大视野做定位和粗检，锁定目标后再由高分辨率小视野相机精检关键区域。比单台顶级相机便宜，还各有余量。

三、光源与镜头：成败的一半在光学

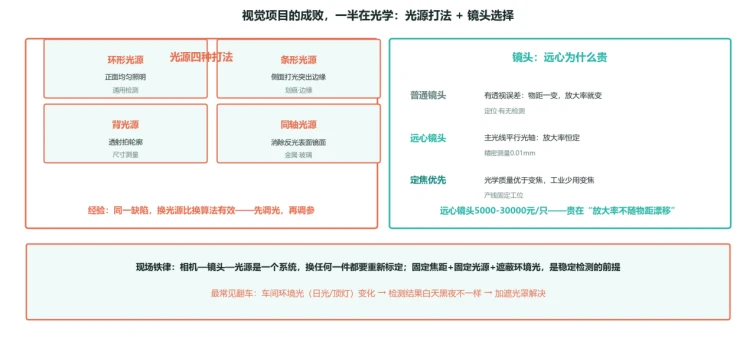

图3：光源四种打法与镜头选择——同一缺陷，换光源比换算法有效

光源：视觉系统里最容易被低估的部件

新手以为光源就是“打个亮”，老师傅知道光源是“对比度的制造者”。四种打法各有战场：环形光正面均匀照明，通用检测的默认选择；条形光从侧面打，把划痕和边缘的阴影拉出来——很多“算法检不出的划痕”换个打光角度立刻现形；背光源从背面透射，只拍轮廓，尺寸测量的标准配置；同轴光消除镜面反射，金属和玻璃表面的“反光瞎眼”问题就靠它。

行业里流传的经验：同一缺陷，换光源比换算法有效——先调光，再调参。这不是玩笑：算法是在图像上找差异，图像本身没对比度，神仙算法也救不了。

镜头：远心镜头为什么5000-30000元一只

普通镜头有透视误差——物距一变，放大率就变。零件在传送带上位置有毫米级波动，普通镜头拍出来的尺寸就跟着漂，这对精密测量是致命的。远心镜头让主光线平行于光轴，物距在一定范围内变化，放大率恒定——0.01mm级测量的硬件前提。贵，贵在它“不随物距漂移”这个物理特性上。另外工业场景定焦优先：光学质量优于变焦，产线工位固定，变焦的灵活性毫无意义。

三条现场铁律必须遵守：

❌ 铁律一 遮蔽环境光：车间日光和顶灯随时间变化，不遮光的结果就是“白天黑夜两个检测结果”——这是视觉项目最经典的翻车现场。加遮光罩，成本几十块，省下无数排查工时。

落地动作：检测工位全封闭或半封闭遮光，光源亮度占绝对主导。

❌ 铁律二 光学件是一个系统：相机、镜头、光源、工位任一件更换，整条标定链都要重做——焦距、倍率、坐标系映射全部重标。

落地动作：换件必须有重标定流程，标定记录随工位存档。

❌ 铁律三 固定一切：固定焦距、固定光源亮度、固定拍摄距离——视觉系统的精度建立在“一切不变”的前提上。

落地动作：机构上加限位和防呆，让“位置变化”在机械上就不可能发生。

Q: 预算有限，光源和镜头先投哪个？

A: 先光源。光源的性价比远高于镜头：一套组合光源几百到两千元，但它决定了图像有没有对比度——没有对比度，再贵的镜头拍出来也是一张“均匀的灰”。镜头按需升级：定位检测用普通定焦就够，只有做0.01mm级测量才上远心。把钱花在刀刃上的顺序：光源>遮光>相机>镜头。

四、边缘AI：从500ms到15ms，2026落地元年

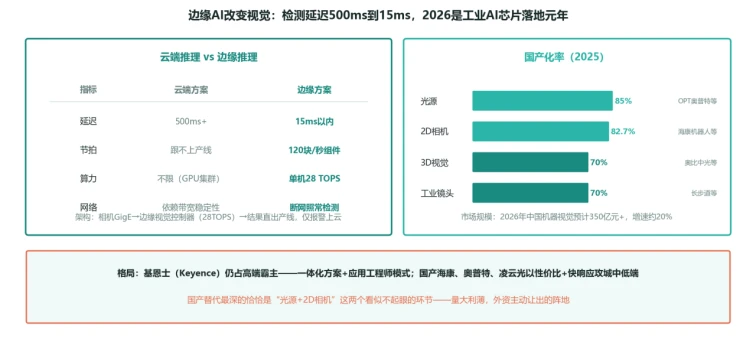

图4：云端vs边缘推理对比与国产化格局——数据来源：工控网2026、行业报告2025-2026

为什么云端推理在产线上行不通

深度学习刚兴起时，很多方案把图像传到云端做推理——demo很炫，产线上全线翻车。算笔账就明白：图像上传+云端推理+结果回传，单件延迟500ms起步，还依赖网络稳定；而高速产线的要求是每秒检测120块组件、延迟15ms以内——差着一个数量级。工控网2026年的判断很直接：单台设备AI算力需求达28 TOPS，边缘推理15ms以内，2026年是工业AI芯片的“落地元年”。

边缘方案的架构：相机GigE接口直连边缘视觉控制器（28 TOPS算力），轻量化模型本地推理，结果直出产线执行剔除，只有报警和统计数据上云。断网？照常检测。这和我们讲工业网关时的思路一脉相承——实时决策下沉到边缘，云端只做汇聚分析。

国产格局：光源和2D相机已基本替代

市场层面两个数字：2026年中国机器视觉市场规模预计350亿元以上，增速约20%；国产化率——光源85%（奥普特等）、2D工业相机82.7%（海康机器人等）、3D视觉约70%（奥比中光等）、工业镜头约70%（长步道等）。有意思的是，国产替代最深的恰恰是“光源+2D相机”这两个看似不起眼的环节——量大利薄，是外资主动让出的阵地。

竞争格局：基恩士（Keyence）仍占高端霸主，靠一体化方案+应用工程师贴身服务模式；国产阵营海康机器人、奥普特、凌云光用性价比+快速响应攻城中低端。对集成商的启示：标准件选国产（成本降30%-50%），关键测量工位才考虑进口高端方案。

Q: 传统算法和深度学习，到底用哪个？

A: 不是二选一，是各管一段。尺寸、角度、有无这类规则明确的检测，传统算法（模板匹配、边缘提取、尺寸换算）又快又稳还免训练；划痕、脏污、外观一致性这类“说不清规则”的缺陷，深度学习才显威力。成熟项目的标配是混合架构：传统算法做测量，AI做外观——本文案例正是这么做的，也是它第6版方案能落地的关键。

五、案例故事：8工位、5个工程师、6版方案

客户背景

某3C厂手机中框外观检测：8工位转盘机，节拍2秒/件，中框四面都要查——划痕、磕碰、压伤、脏污四类缺陷。此前纯人工目检，一条线配12个质检员，漏检率约3%，客诉不断。厂里立项上视觉，预算给得足，目标也很明确：全检、漏检率降到人工的十分之一。

一波五折：前5版为什么全失败

这个项目后来在圈子里成了“教材”，因为把新手能踩的坑踩全了。第1版：直接上彩色高清相机+通用AI——训练两周，白天正常晚上误报，排查一周发现是车间天窗日光变化，没遮光。第2版：加了遮光罩，误报没解决——中框是高反光金属面，普通环形光打上去一片白，划痕全淹没在反光里。第3版：换条形光侧打，划痕出来了，但压伤又检不出——缺陷类型吃光的角度不一样。第4版：听算法厂商的上了大模型，精度上去了，推理120ms，节拍跟不住。第5版：改多相机并行，成本翻倍，厂长否了。

一年里换了5个视觉工程师，项目差点下马。转机出现在一位老工程师手上：他没先看算法，而是拿着几十个不良品在暗房里摆弄了一个星期的光源。

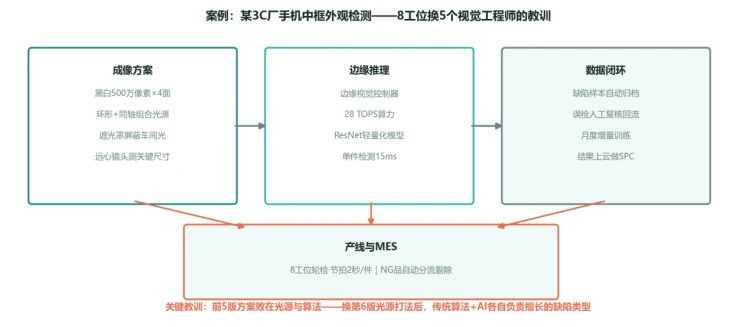

图5：第6版落地方案——成像、边缘推理、数据闭环三层架构

第6版怎么成的：光学定生死，算法做分工

成像方案：黑白500万像素相机拍四个面（彩色根本不需要，黑白信噪比更高）；环形光+同轴光组合——环形光管划痕、同轴光管压伤和反光面；全封闭遮光罩；关键尺寸单独配远心镜头工位。推理方案：边缘视觉控制器28 TOPS，本地跑轻量化ResNet，单件15ms——传统算法管尺寸测量（快且免训练），AI管外观缺陷（划痕压伤脏污），各干擅长的事。数据闭环：缺陷样本自动归档，质检员复核误检件后回流训练集，模型月度增量更新——误检率随时间持续下降。

最终数据结果

三个教训值得所有视觉项目借鉴：

教训一：先光学后算法

前5版把80%精力花在算法调优上，第6版把一周花在暗房摆弄光源上——后者直接决定了成败。图像有对比度，普通算法就够用；图像没对比度，顶级AI也白搭。

教训二：黑白+组合光源>彩色+单一光源

彩色相机以为“信息更多”，实际拜耳插值的伪色在高反光金属面上全是噪声；环形+同轴的组合光源让每类缺陷都得到“专属打光”——这才是信息量的真正来源。

教训三：边缘推理不是选择题是必答题

2秒节拍听起来宽松，但8工位轮检+4面成像+NG分流，留给视觉的时间窗只有几十毫秒——云端120ms的方案在物理上就不可行。视觉检测的算力必须跟着相机走。

"“那个项目教会我的是：视觉工程师先得是个光学工程师。相机和算法是最后一公里，光源和遮光才是第一公里——第一公里没修好，后面全是弯路。"

—— 项目第6任视觉工程师

Q: 我们要上视觉检测，第一步做什么？

A: 带着你的不良品去找方案商，看“打光实验”而不是看PPT。专业的方案商会拿你的样品在暗房里试不同光源打法，当场给你看成像效果——图像上缺陷清清楚楚，项目就成功了一半；图像上灰蒙蒙一片，再炫的算法演示都别信。这一步不花钱，却是整个项目最值钱的一次验证。

六、总结：视觉项目三条“先问自己”

回顾全文，机器视觉项目的路线图就是三条“先问自己”：

⚡ 先问需求：要平面还是立体信息？80%的需求2D就够；最小缺陷多大？按像素精度公式反推相机。需求不清就动手，预算烧一半才发现方向错。

🎯 先问光学：缺陷在什么光下对比度最强？先调光再调参；环境光遮蔽了吗？高反光面用同轴光；精密测量上远心镜头——光学定了成败的一半。

🛡️ 先问节拍：产线留给检测的时间窗多宽？算力必须跟着相机走——28 TOPS边缘控制器、15ms单件推理，实时检测没有云端选项。

从案例看，8工位、5个工程师、6版方案的弯路，本质是把“光学→标定→算法”的顺序做反了。而产业层面，2026年中国机器视觉市场站上350亿元、光源和2D相机国产化率超八成、边缘AI芯片进入落地元年——硬件越来越便宜、算法越来越好用，真正稀缺的，是懂光学的系统思维。这扇门后面，是制造业质检从“抽样+人眼”走向“全检+数据”的大迁移。
