PID参数整定，到底难在哪？

比例、积分、微分，三个旋钮怎么拧？

──────────────────────────────

整定方法拆解 · 现场口诀 · 避坑指南 · 实战案例

类型：技术干货　|　适用：工业自动化/过程控制从业者

关键词：PID · 参数整定 · 临界比例法 · 串级控制 · 过程控制

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：PID整定不是玄学，而是"先P后I再D、由小到大"的系统工程。掌握三大经典方法+现场口诀，调试不再靠感觉

▸ 避坑要点：积分饱和、微分放大噪声、临界振荡危险、经验值照搬、只看曲线不看工艺

▸ 案例结果：温度波动从±4.5℃降至±0.6℃，整定耗时从7天降至1天，蒸汽消耗降12%

如果你做过过程控制项目，一定经历过这样的场景：温度设定80℃，实际温度在75℃和85℃之间来回震荡，PID参数改了又改，阀门像抽风一样频繁动作，工程师蹲在现场三天三夜，最后只能"凭感觉"调出一个勉强能用的参数。

更头疼的是，同一个参数在这台设备上好用，换到另一台设备上就完全失灵。老师傅说"这是经验"，新手问"到底怎么调"，得到的回答往往是"多试试就知道了"。

有没有一套系统的方法，让PID整定从"玄学"变成"工程"？有——这篇文章前70%讲透PID整定的技术原理：三个环节各管什么、三大经典整定方法、现场试凑口诀、五个常见坑；后30%用一个真实项目验证，PID整定到底能不能解决现场问题。

一、为什么PID是工业控制的"御三家"

PID（比例-积分-微分）控制器是工业过程控制最经典、使用最广的控制算法。从锅炉、反应釜到轧机、注塑机，从温度、压力到流量、液位，PID几乎覆盖了所有连续过程控制场景。它根据"设定值与实际值的偏差"，计算出控制量，让被控量稳定在目标值。

公式：u(t) = Kp·e(t) + Ki·∫e(t)dt + Kd·de(t)/dt

三个环节各管什么：

三者关系（现场调试经验）：比例是主导作用，积分是辅助作用，微分是补偿作用。

图1：PID控制回路——设定值→偏差→PID→执行器→输出，反馈闭环

Q: 是不是三个环节都要用？PID参数越多越好？

A: 不是。很多场合PI控制就够了（温度、液位），纯P控制也能用（液位、压力）。微分对测量噪声敏感，流量控制这种噪声大的场合往往不用D。参数不是越多越好，够用就好。

二、整定前必须搞懂的三个概念

很多人调不好PID，不是不会调，而是没搞懂三个基础概念。

概念一：闭环与负反馈

PID控制是闭环控制——输出经过传感器测量后反馈回来，与设定值比较得到偏差，偏差驱动控制器动作。理解闭环，才能理解"为什么参数不对会振荡"。

概念二：阶跃响应与超调

给系统一个阶跃输入（比如把设定值从60℃改到80℃），观察输出曲线：上升快不快、有没有超过设定值（超调）、多久稳定下来。整定就是通过观察这条曲线，判断参数该往哪个方向调。

概念三：衰减比

系统受扰动后振荡衰减的程度。4:1衰减（第二个波峰是第一个的1/4）是工程上公认的"好响应"标准——既不过度保守，也不过度激进。

图2：比例、积分、微分三个环节各自的作用效果

三、三大经典整定方法

整定方法很多，但现场最常用、最经典的是三种。

方法一：临界比例法（Ziegler-Nichols闭环法）

步骤：①关闭I和D（Ti设为无穷大，Td设为0）；②逐步增大Kp，给系统一个小的阶跃扰动；③当Kp增大到某个值Kc时，系统出现等幅振荡；④记录临界增益Kc和临界振荡周期Tk；⑤按经验公式计算PID参数。

注意：临界比例法会让系统进入等幅振荡状态，对不允许振荡的工艺（如反应釜、压缩机）有风险，要谨慎使用。

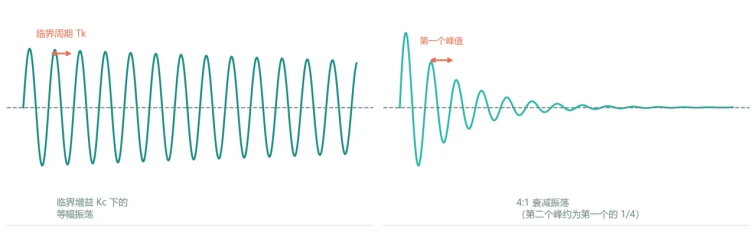

图3：两种经典整定方法的特征曲线——临界比例法（等幅振荡）与衰减曲线法（4:1衰减）

方法二：衰减曲线法（4:1）

与临界比例法类似，但不需要让系统进入等幅振荡——在纯比例控制下调节Kp，直到响应呈现4:1衰减振荡，记录此时的振荡周期Ts，再按公式计算。安全性更高，适合不允许等幅振荡的场合。

方法三：响应曲线法（开环阶跃）

断开反馈，给被控对象一个阶跃输入，记录响应曲线（S形曲线），从曲线上读出滞后时间τ和惯性时间T，再按Ziegler-Nichols开环公式计算。适合无法闭环试验的大惯性系统。

四、现场试凑法：口诀与经验值

经典方法给出的是"起点"，现场还要靠试凑法微调。工控圈流传最广的整定口诀：

参数整定找最佳，从小到大顺序查
先是比例后积分，最后再把微分加
曲线振荡很频繁，比例度盘要放大
曲线漂浮绕大湾，比例度盘往小扳
曲线偏离回复慢，积分时间往下降
曲线波动周期长，积分时间再加长
曲线振荡频率快，先把微分降下来
动差大来波动慢，微分时间应加长
理想曲线两个波，前高后低4比1

标准步骤

①关掉I和D：令I>3600秒，D=0；②先调P：由小到大调节比例，达到"响应快、振荡小"的好状态；③再加I：消除稳态误差，若波动周期长则加大积分时间；④最后加D：抑制超调，若振荡频率快则减小微分。

经验参数表（多年现场调试统计，仅作起点）：

注意：经验值是"起点"不是"终点"，不同工艺、不同设备差异很大，必须结合现场曲线微调。

五、进阶：串级控制与五个常见坑

单回路PID效果不够时，采用串级控制——主回路（外环）+副回路（内环）。典型应用：锅炉温度串级控制，主调节器输出作为副调节器的设定值，抗扰动能力强、控制精度更高。核心原则：主调慢、副调快，内外环频率比>5:1。

图4：串级控制——主回路（外环）套副回路（内环），主调慢、副调快

五个常见坑，每一个都来自真实项目教训：

❌ 坑一 积分饱和：偏差一直存在时，积分项持续累积，输出达到执行器上限，等偏差反向时输出还"卡"在饱和区，导致严重超调。

正确做法：启用抗积分饱和（Anti-windup），偏差反向时立即释放积分。

❌ 坑二 微分放大噪声：微分对测量噪声极其敏感，噪声大的场合（流量、振动）微分会把噪声放大成剧烈动作。

正确做法：噪声大不用D，或用微分先行结构，先滤波再微分。

❌ 坑三 临界振荡危险：临界比例法让系统进入等幅振荡，对反应釜、压缩机等设备可能造成安全事故。

正确做法：用衰减曲线法替代，或设置振荡保护。

❌ 坑四 经验值照搬：把别的项目的参数直接抄过来，结果完全失灵。

正确做法：经验值只作起点，必须结合本设备阶跃响应曲线微调。

❌ 坑五 只看曲线不看工艺：参数调得"曲线很漂亮"，但执行器频繁动作、阀门磨损严重、能耗上升。

正确做法：整定要兼顾控制品质与执行机构寿命，必要时牺牲一点响应速度。

六、案例故事：某化工厂反应釜温度控制实战

客户背景

某精细化工企业，3条生产线共12台反应釜，主要生产医药中间体。原有温度控制采用单回路PID，参数是老师傅"凭感觉"调的，一直存在温度波动大、整定耗时长的痛点。

遇到的问题

三个核心痛点：一是温度波动大，反应釜温度在设定值±4.5℃之间波动，直接影响产品收率和批次一致性。二是整定靠经验，每次换产品、换批次都要重新调参，老师傅调一次要7天，新人根本调不了。三是蒸汽消耗高，阀门频繁动作，蒸汽用量比设计值高12%。

诊断与设计

技术团队评估后决定：一是用衰减曲线法重新整定主回路PID参数；二是引入串级控制，把炉膛温度作为副回路，反应釜温度作为主回路；三是加抗积分饱和和微分滤波。

部署过程

先在1台反应釜上试点，整定+验证用了1天，确认效果后推广到全部12台。每台反应釜整定时间约2小时，全程不停产。

最终数据结果

具体来看，改造实现了三个层面的提升：

温度波动从±4.5℃降至±0.6℃

串级控制让副回路快速抑制扰动，主回路精准控制温度，批次一致性大幅提升，产品收率提高。

整定耗时从7天降至1天

有了系统的整定方法和经验参数表，新人也能快速完成整定，不再依赖老师傅"手感"。

蒸汽消耗降低12%

阀门动作频率下降，执行机构磨损减少，能耗成本显著下降。

图5：整定前后关键指标对比——温度波动、整定耗时、蒸汽消耗

"以前调温度全靠老师傅手感，换个人就调不好。现在用衰减曲线法加串级控制，新人照着流程走，一天就能把参数调好，温度稳多了。"

—— 该企业生产部负责人

Q: 串级控制是不是所有场合都适用？

A: 不是。串级控制适合"主被控量滞后大、副被控量响应快"的场合（如锅炉、反应釜）。如果副回路响应不够快，串级反而可能引入不稳定。判断标准：副被控量能否快速反映扰动？能→串级，不能→单回路。

七、总结：PID整定是"先P后I再D"的系统工程

回顾全文，PID整定不是玄学，而是三个"先"：

⚡ 先理解，再动手：搞懂闭环、阶跃响应、衰减比三个概念，整定才有方向。

🎯 先方法，再经验：用临界比例法、衰减曲线法、响应曲线法拿到"起点"，再用试凑法微调。

🛡️ 先安全，再性能：避开积分饱和、微分噪声、临界振荡五个坑，整定才可靠。

从案例验证的结果看，系统化的PID整定让温度波动从±4.5℃降至±0.6℃，整定耗时从7天降至1天，蒸汽消耗降低12%。PID整定不是"老师傅的玄学"，而是每个工程师都能掌握的系统工程。

你的产线，还在靠老师傅"手感"调PID吗？

PID整定 · 温度波动降87% · 整定耗时降86% · 蒸汽消耗降12%
