技术干货· 工业物联网

物联网架构怎么搭？

一文讲透 IoT 平台的底层逻辑与设备接入

───────────

四层架构· 设备接入 · 协议选型 · MQTT · 边缘计算 · 时序数据库 · 云边协同

类型：技术干货　|　适用：工厂IT/OT工程师、设备管理、数字化负责人

关键词：物联网架构· 四层架构 · 设备接入 · 协议选型 · MQTT · 边缘计算 · 时序数据库

技术干货· 工业物联网

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：搭物联网架构不是“买平台”，而是先把“设备怎么接、协议怎么选、边缘做什么、平台管什么”四件事想清楚

▸ 技术硬核点：四层架构解耦、MQTT QoS机制、协议转换、边缘时延、时序数据库、云边协同

▸ 案例结果：某电子厂200+台设备联网，OEE提升18%，故障停机减少35%，报表从周级到实时

做了十几年工业物联网项目，最常被问的一句话是：“我们厂想上物联网，从哪开始？” 我的回答是：先别急着买平台，先把架构想清楚——设备怎么接、协议怎么选、边缘做什么、平台管什么。这篇不堆大而全的方案，只讲透物联网架构的底层逻辑——你自然知道自己的项目该怎么搭。

一、行业痛点：物联网项目失败的四个“坑”

很多工厂不是没上物联网，而是上了“用不起来”。痛点归纳为四个：

设备接不上。存量设备接口五花八门（Modbus、PLC、私有协议），协议转换没想清楚，项目烂在第一步。

数据采了用不上。光采集不应用，数据躺在库里没人看，老板看不到价值，项目失去支持。

边缘和云职责不清。什么都上云，带宽时延成本高；或者什么都放本地，数据孤岛。云边职责没划清。

架构不清晰，扩展难。前期图省事，后期加设备、加应用都要推倒重来，越用越被动。

Q: 物联网项目为什么容易失败？

大多数失败不是技术不行，而是“架构没想清楚就动手”——设备接入协议没规划、边缘云职责没划分、平台选型拍脑袋，后面全是要返工的坑。先想清楚“四层架构”怎么分层，再谈选型和落地，成功率完全不同。

二、技术拆解：物联网四层架构，层层解耦

一套物联网系统，标准拆法是四层，层层解耦：

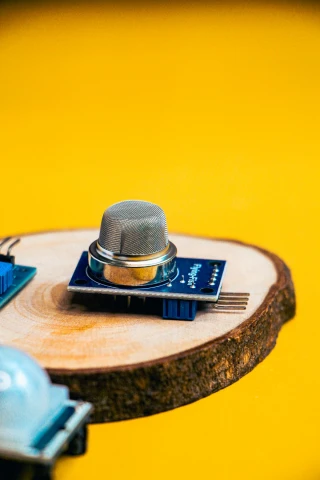

感知层：传感器、仪表、设备——采集物理量（温度、压力、电流、振动），执行控制指令。这是物联网的“末梢神经”。

网络层：把感知层数据传上去——有线（以太网/RS485）或无线（4G/5G/NB-IoT/LoRa/WiFi）。核心是“选对传输方式”。

平台层：设备接入、消息分发、数据存储、规则引擎——物联网的“大脑中枢”，所有设备在这里统一管理。

应用层：可视化大屏、报警、报表、AI分析、移动端——把数据变成可用的业务价值。

分层的好处是“解耦”：换传感器不影响平台，换平台不影响设备，换应用不影响数据。任何一层升级替换，都不用动其他层——这就是物联网架构的核心价值。

Q: 为什么要分层？直接设备连应用不行吗？

分层核心是“解耦”——直接连，设备协议一变、应用就得跟着改，牵一发动全身。分层后，感知层只管采集，网络层只管传输，平台层统一设备接入和数据处理，应用层只调 API。设备厂家换个协议、平台换一家、应用改版，互不影响。这也是标准架构能落地、能扩展的根本原因。

三、技术拆解：设备接入层——协议选型与网关角色

设备接入是物联网第一个拦路虎，核心是两件事：协议选型和网关定位。

协议选型三原则：遥测上报用 MQTT（轻量、低带宽、可靠投递）；存量工业设备用 Modbus（PLC、仪表、变频器大多支持）；高端设备用 OPC UA（数据自带语义）。

网关的角色：协议转换（Modbus→MQTT）、数据预处理（滤波、清洗）、边缘缓存（断网续传）。网关是设备层的“翻译官+守门员”。

MQTT 的核心机制，选型时一定要懂：

QoS 0/1/2：最多一次（实时性优先）/至少一次（可重复）/恰好一次（不重复不丢失）。遥测上报一般 QoS 0 或 1，关键指令用 2。

KeepAlive 心跳：设备与 Broker 的心跳保活，掉线能被及时发现，是设备在线管理的底层机制。

Last Will 遗嘱消息：设备异常掉线时，Broker 代发一条“设备下线”消息，应用层立刻感知，不用等超时。

Retained 保留消息：新设备上线订阅，立刻拿到主题的最新状态值，不用等下一次上报。

Topic 设计：如 factory/line1/machine1/temp，层级化组织，订阅按通配符匹配，海量设备也好管理。

Q: MQTT 和 Modbus TCP 怎么选？

看设备新旧——存量设备走 Modbus，新设备走 MQTT——存量设备（PLC、仪表、变频器）大多只支持 Modbus RTU/TCP，用网关转成 MQTT 上云；新设备直接支持 MQTT 的就用 MQTT。核心原则：数据上云统一走 MQTT，现场设备协议交给网关转换，别让应用层直接面对几十种私有协议。

四、技术拆解：边缘计算——为什么不能全上云

很多人以为物联网就是“设备直连云”，这是最大的误区。三个理由说明为什么必须加边缘层：

带宽：一台设备每秒采几十个点，几百台设备全量上云，流量和带宽成本直线上升。边缘先过滤，只上有效数据。

时延：本地边缘处理毫秒级，上云往返要 100-300ms。设备联动、阈值报警这种实时控制，等不起云往返。

可靠性：断网不能停产。边缘网关本地缓存数据，网络恢复后补传，数据零丢失。

边缘网关选型四个参数：CPU 算力与内存（决定能跑多少本地逻辑）、接口数量（串口/网口/IO）、协议支持（覆盖现场设备）、工作温度与防护等级（现场环境）。

Q: 数据要不要全部上云？

一句话：高频留边缘、低频上云端、关键传实时——数据清洗和本地控制在边缘做（滤波、去噪、阈值报警、设备联动），汇总统计和 AI 分析上云。全上云，带宽时延成本高；全留本地，数据孤岛。云边协同才是正解——边缘负责“快”，云端负责“全”。

五、技术拆解：平台层核心组件，四件套

物联网平台不是“一个软件”，而是四个核心组件协同：

设备接入与管理：设备注册、鉴权（用户名密码或 X.509 证书）、影子设备（设备在云端的实时状态镜像）。设备数量再多，统一管。

消息总线：海量消息的吞吐和分发，发布订阅模型，需要处理背压（生产者快于消费者时如何缓冲）。这是平台的“血管”。

时序数据库：高频写入优化的存储引擎，写入吞吐每秒可达几十万点，压缩比 10:1，配合降采样策略长期保存。

规则引擎：条件触发与设备联动，如“温度超 80℃ 触发报警+关阀”，把数据变成自动化动作。

Q: 时序数据库和关系数据库有什么区别？

写入模式完全不同——时序数据是“高频只追加”：一台设备一秒几条，几百台设备一秒上万条，只按时间顺序写，基本不更新；关系库是“随机读写”，按业务逻辑查改。时序库针对只追加做了极致优化：列式存储、压缩比 10:1、自动降采样，一年数据占的存储只是关系库的零头。平台层的设备数据，时序库是标配。

六、五大避坑指南：每个坑都值几万学费

坑一协议没规划，设备接不上。上项目前先盘点现场设备接口，列清楚协议清单。协议不清，后面全是返工。

坑二数据只采不用，价值没体现。采集只是开始，应用才是目的。先想清楚要解决什么业务问题（OEE？能耗？故障？），再倒推要采什么数据。

坑三边缘云职责不清，时延成本双高。高频数据全上云，带宽成本高；实时控制等不起云往返。先划清边缘做什么、云端做什么。

坑四忽视安全，设备裸奔。设备直接暴露公网，无鉴权、无证书，被攻击是迟早的事。设备接入必须做鉴权和传输加密。

坑五一上来追求大而全，半年上不了线。先小范围试点（一条线、一类设备），跑通数据链路再铺开。大而全的架构，上线即烂尾。

七、趋势前瞻：物联网正在发生的变化

Cat.1 崛起：低成本中速率蜂窝通信，抄表、定位、可穿戴的标配，替代退网的 2G/3G。

5G 工业专网 + TSN：确定性低时延网络，运动控制、机器视觉这类对时延敏感的场景开始落地。

云边端协同 + AI：边缘推理、数字孪生、预测性维护，AI 从云端下沉到边缘，数据就地处理。

新无线技术（星闪等）：更低时延、更低功耗的短距无线，传感器无线上云的成本和门槛持续下降。

Q: 传统工厂改造物联网，先动哪一层？

从感知层和设备接入层入手——先盘现场设备接口（哪些支持 Modbus、哪些要加传感器），再选边缘网关做协议转换，小范围试点跑通数据链路，最后才谈平台和应用。顺序错了（先买平台再想接入），大概率烂尾。存量设备越多，设备接入层越是改造的第一战场。

八、案例故事：某电子制造企业设备联网

客户背景：某电子制造厂，200+台注塑机、CNC、检测设备，生产数据靠人工抄表，日报滞后一天。

遇到的问题：设备状态不透明，OEE 算不清、产能瓶颈靠猜；故障靠经验排查，停机损失大；报表滞后一周，决策靠感觉；设备能耗无数据，无法对标。

诊断与设计：两周现场盘点，把 200 台设备的接口摸了个遍：70% 设备支持 Modbus RTU/TCP，20% 走 PLC 协议，10% 需要加装传感器。于是定了三条策略：

边缘网关分层接入：按产线部署边缘网关，Modbus/PLC 协议统一转成 MQTT，加装传感器补盲区，网关本地缓存保证断网续传。

平台统一管理：设备接入+时序数据库+规则引擎，设备在线状态、运行参数、报警统一管理，规则引擎自动生成停机/超温报警。

应用层先做 OEE 和报警：第一版应用聚焦两个高频痛点——OEE 实时看板和故障报警推送，让一线先看到价值。

部署过程：盘点两周、方案设计两周、单条产线试点一个月、全厂铺开两个月，共约四个月完成，试点产线验证后再批量复制。

最终数据结果

OEE 提升 18%。设备状态实时可见，产能瓶颈一目了然，排产和维保有的放矢。

故障停机减少 35%。规则引擎自动报警+历史数据回溯，故障从“出了事再查”变成“提前预警”。

报表从周级到实时。生产日报实时生成，管理层随时看，决策不再靠上周的旧数据。

单台设备能耗可追溯。每台设备的用电、运行时长都有数据，能耗对标和节能改造有了依据。

方案成本对比

“以前设备好坏全凭老师傅经验，报表出来都过去一周了。现在大屏上实时看 OEE，哪台机该保养、哪条线是瓶颈，一眼就清楚。”—— 该电子厂生产总监

Q: 设备联网改造要多久？能上多少台设备？

看设备复杂度和数量，一般 3-6 个月——先盘设备接口（哪些支持 Modbus、哪些要加传感器），再小范围试点（1-2 个月验证协议和数据链路），最后全厂铺开。100-300 台设备的厂，一套平台+边缘网关的方案，从实施到见效一般 3-6 个月。先试点再铺开，风险最小。

九、总结：搭物联网架构，先想清楚四件事

搭物联网架构，不是“买平台”，而是先把四件事想清楚：设备怎么接、协议怎么选、边缘做什么、平台管什么。四层架构解耦、云边协同、先试点再铺开——这些底层机制决定了项目能不能落地。技术硬核不是堆砌概念，而是把每个细节讲透——这才是专业度。
