技术干货 · 工业仪表与数据采集

工业仪表选型

压力、流量、液位、温度，现场到底怎么选？

──────────────────────────────

四大类仪表 · 四种信号制式 · 五大流量计 · 选型四步法 · 实战案例

类型：技术干货　|　适用：工业自动化/物联网开发从业者

关键词：4-20mA · HART · 量程比 · 电磁流量计 · 雷达液位计 · 国产替代

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：仪表选型不是选品牌，是选原理。顺序永远是：先看介质（导电性/腐蚀性）→再定工况（温度/压力/量程）→最后才谈品牌和价格。同一台压力变送器报价差10倍，差的不是品牌溢价，是精度、量程比和膜片材质

▸ 避坑要点：量程比选小了小流量段直接测不准（关键计量点建议≤10:1）、电磁流量计测不了非导电介质（甲醇电导率太低）、0-10V电压信号出不了控制柜、4-20mA的断线检测（<3.6mA报警）是它统治工业50年的关键

▸ 案例结果：87台关键回路国产化后采购成本降40%、交期从6个月缩到4周、故障响应从2周到24小时

做过仪表采购的人，大概都遇到过这种困惑：同样一台压力变送器，A家报价3000元，B家报价3万元，参数表摊开一看——都是4-20mA输出、都是0.5级精度、都能测0-1MPa，看上去几乎一样。这10倍的差价，到底差在哪？

答案往往不在参数表的正面，而在背面：差在量程比能不能做到100:1，差在膜片是316L还是哈氏合金，差在长期稳定性是±0.1%FS还是±0.5%FS，差在三年后能不能买到备件。更常见的坑是——选型的人根本没看介质和工况，直接按“上次那个型号”下单，结果一台电磁流量计装上测甲醇，指针纹丝不动：甲醇不导电，电磁流量计的原理就不成立。

现场仪表是整个数据采集体系的源头——压力、流量、液位、温度这四类仪表，决定了后面网关采到的数据到底可不可信。这篇文章前70%把仪表选型的原理讲透：四大类仪表各测什么、四种信号制式怎么选、五大流量计原理的区别、以及一套可复制的选型四步法；后30%用一个精细化工企业的真实项目收尾——300台仪表全进口踩的坑，到87台关键回路国产化的逆袭。

一、四大类现场仪表：数据采集的源头

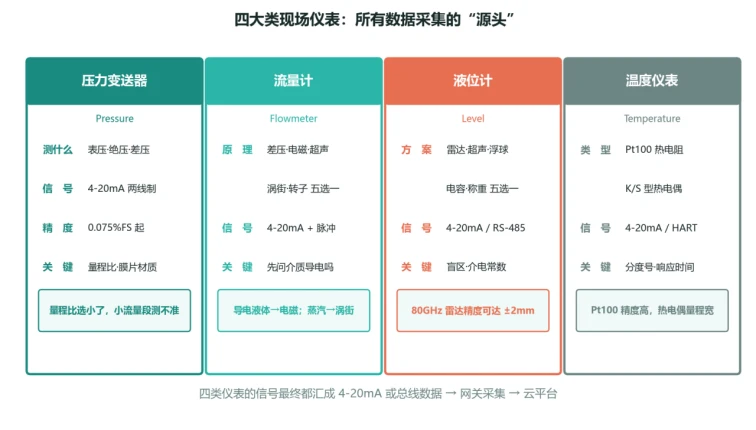

图1：四大类现场仪表——压力、流量、液位、温度，各自的主流方案与选型关键

工业现场的仪表千千万，但落到数据采集这个视角，核心就是四类：压力、流量、液位、温度。它们的输出信号最终几乎都汇成 4-20mA 或总线数据，进网关、上云平台——这也是为什么懂仪表选型，等于懂客户现场。

压力变送器：用量最大的“万金油”

压力变送器是现场用量最大的仪表，没有之一。它测三种压力：表压（相对大气压，最常见）、绝压（相对真空）、差压（两个压力之差——差压变送器配上节流装置就能测流量，配上法兰就能测液位，一表多用）。信号输出上，4-20mA 两线制是绝对主流，抗干扰强、可远传、两根线同时供电和传信号；HART、PROFIBUS、EtherNet/IP 这些数字通信则出现在智能仪表上，可以读出诊断信息。

选型的三个坎，恰恰是国产替代的三个坎：一是介质兼容性——膜片材质（316L、哈氏合金、钽膜片）和填充液（硅油、氟油）选错，介质腐蚀性会直接决定仪表寿命；二是工况边界——不能只看标称量程，要看实际温度、压力、腐蚀条件的边界；三是精度与量程比——原理上，硅压阻式成本低、中低端主流，单晶硅谐振式精度与长期稳定性更好，适合高精度和差压场合。关键计量点的量程比建议控制在 10:1 以内。

流量计、液位计、温度仪表：各有各的原理

流量计最复杂，五大原理各有专属战场（下一节专门展开）。液位计的主流方案有浮球式（便宜可靠）、雷达式（80GHz 精度可达 ±2mm）、超声波式（非接触）、电容式（耐腐蚀）、称重式（间接测液位）。温度仪表则是两分天下：热电阻 RTD（Pt100 为主，精度高、稳定性好，是工业主流）和热电偶（K/S/W 分度号，测温范围宽、响应快）。两类都通过变送器输出 4-20mA 或 HART。

Q: 仪表选型和我们做数据采集有什么关系？

A: 关系极大——现场仪表是整个数据链路的源头，源头不准，后面全白搭。举个例子：一台量程比选小的压力变送器，在低流量工况下输出的是“看着正常但实际偏差很大”的电流值，网关忠实地把它采上来、云平台忠实地画成曲线、报表忠实地算成能耗——整条链路都在认真地把错误数据传到底。所以采集项目的第一课不是配置网关，是看懂客户的仪表：型号、量程、信号类型、精度等级。工程量换算（4-20mA 到实际物理量的映射）配错量程，数据就全错了。

二、四种信号制式：4-20mA 为什么能统治工业 50 年

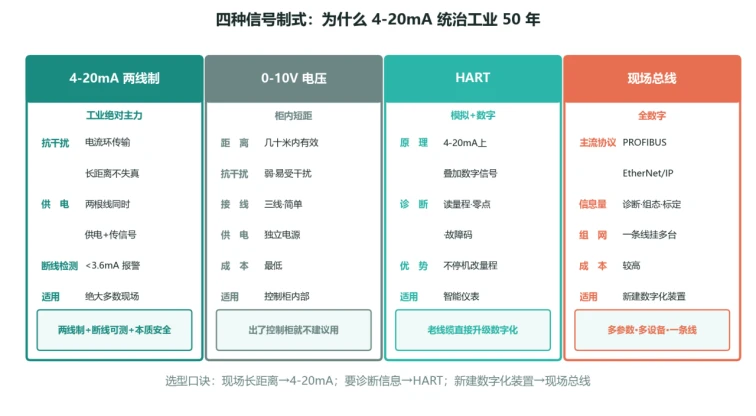

图2：四种信号制式对比——为什么工业现场的主力一直是 4-20mA 两线制

仪表选完类型，接下来是信号制式——这是现场调试和网关配置中最容易出问题的一环。四种制式，各有明确的适用边界。

4-20mA 两线制是工业现场的绝对主力，它的三个特性决定了这个地位：第一，抗干扰——电流环传输，长距离传输不失真，几百米电缆上的电磁干扰对电流信号几乎无影响（电压信号则会被干扰得面目全非）；第二，可供电——两根线同时完成供电和传信号，现场不需要额外拉电源线；第三，断线检测——这是 4-20mA 最精妙的设计，零点用 4mA 而不是 0mA（“活零点”），一旦线路断掉或仪表故障，电流掉到 3.6mA 以下，控制系统立刻报警。0-20mA 就没有这个能力：断线时电流为 0，和“测量值为零”无法区分。

其余三种各有定位。0-10V 电压信号距离短（几十米内）、抗干扰弱、接线简单，只在控制柜内部使用——出了柜门就不建议用。HART 是在 4-20mA 模拟信号上叠加数字信号（FSK 调制），既保持了模拟环路的兼容性，又能读出量程、零点、故障码，还能不停机改量程——这是存量装置数字化的最经济路径，老线缆不用换就能升级。现场总线（PROFIBUS、EtherNet/IP、Modbus 等）是全数字方案，信息量大（诊断、组态、标定）、一条线挂多台设备，成本较高，适合新建数字化装置。

选型口诀一句话：现场长距离传输→4-20mA；需要诊断信息、又不想换线缆→HART；新建数字化装置、要接多台设备→现场总线；0-10V 只在柜内用。这个顺序不要颠倒——很多人为了“先进”在存量装置上硬上总线仪表，结果线缆、供电、网关全要改，成本翻几倍。

Q: 4-20mA 两线制为什么功耗要压在 4mA 以下？

A: 因为两线制的两根线既供电又传信号，仪表自身消耗的电流也走同一个回路——如果仪表功耗超过 4mA，就会和“零点=4mA”的信号定义冲突，零点漂移、读数错乱。所以两线制仪表的整机功耗必须压到 3.6mA 以下（留出余量），这倒逼仪表厂商做超低功耗设计：MCU 低功耗模式、液晶背光间歇点亮、传感器间歇采样。这也是为什么两线制的智能仪表功能通常比四线制少——不是技术不行，是电流预算不够。理解这一点，就理解了现场仪表设计的一半约束。

三、五大流量计：选错原理，精度再高也没用

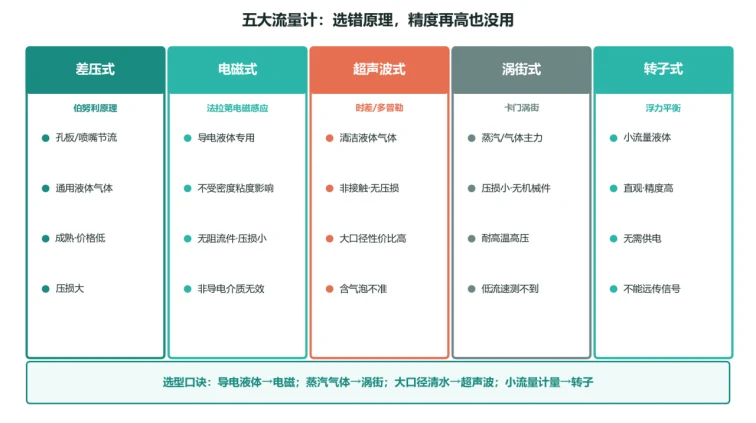

图3：五大流量计原理对比——先问介质导电吗，再谈精度和价格

流量计是现场仪表里最容易选错的一类，因为它有五种完全不同的物理原理，选错原理的后果不是“精度差一点”，而是“根本测不出来”。

差压式最成熟：在管道里装孔板或喷嘴，靠节流前后的压差反推流量（伯努利原理），通用性强、价格低，缺点是压损大——管道上永久性地挡了一个阻力件，泵的能耗长期增加。电磁式依据法拉第电磁感应定律：导电流体切割磁力线产生感应电动势，直接得到流速。它不受介质密度、粘度、温度影响，无阻流件、压损小，是导电液体的首选；但有个硬门槛——介质必须导电，电导率一般要求 5μS/cm 以上（工程上建议 20μS/cm 更稳妥）。

超声波式用时差法或多普勒法，非接触测量、无压损，大口径管道性价比高，但介质含气泡或杂质多时读数不准。涡街式利用卡门涡街现象（流体绕过阻流体后交替产生漩涡，频率与流速成正比），是蒸汽和气体的主力，压损小、无机械运动件、耐高温高压，缺点是低流速时测不到。转子式（金属管浮子流量计）靠浮力平衡，直观、精度高、无需供电，适合小流量液体，但只能就地指示、不能远传信号。

选型口诀：先问介质导电吗——导电液体首选电磁；蒸汽和气体走涡街；大口径清水用超声波；小流量精密计量用转子或质量流量计。这个顺序的关键是“先看介质”：介质属性决定原理，原理决定型号，型号才是最后一步。反过来做（先定品牌和型号，再回头核对介质）的项目，几乎都会在投用后返工。

Q: 电磁流量计说介质要导电，到底多导电才算导电？

A: 工程上一般要求电导率 ≥ 5μS/cm（低限），稳妥起见建议 ≥ 20μS/cm。做个对比就清楚了：自来水、循环水、酸碱溶液、纸浆、泥浆的电导率都在几百到几万 μS/cm，电磁流量计完全胜任；而纯水（约 0.05μS/cm）、甲醇（约 0.2-1.5μS/cm）、汽油、各类有机溶剂，电导率太低，电磁流量计装上去要么无信号、要么读数乱跳。这类介质怎么办？选质量流量计（科氏力式，直接测质量流量，不受电导率、粘度、密度影响，精度可达 ±0.1%），或者容积式、涡轮式流量计。判断标准一句话：会导电的液体用电磁，不导电的用质量式——这个判断做在前面，能省掉一次现场返工。

四、选型四步法：先看介质，最后才谈品牌

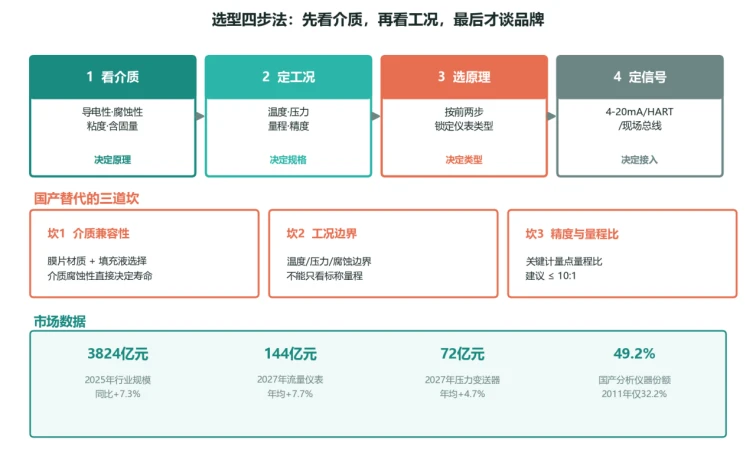

图4：选型四步法、国产替代三道坎与市场数据——数据来源：行业研究报告2026、企业跟踪评级报告2026

四步法：顺序不能颠倒

把这篇文章的方法浓缩成四步。第一步，看介质：导电性、腐蚀性、粘度、含固量——这四个属性直接决定原理（要不要选电磁、膜片用什么材质）。第二步，定工况：温度、压力、量程、精度——决定规格和等级。第三步，选原理：前两步做完，仪表类型基本锁定。第四步，定信号：4-20mA、HART 还是现场总线——决定接入方式和网关配置。四步走完，才是选品牌、比价格。

这个顺序不能颠倒，因为每一步都在给后面的步骤设约束。先定品牌再核对介质的项目，返工率最高——不是品牌不好，是它的产品线和你的工况不匹配。很多现场问题的根源，其实都在这四步里被跳过的那一步。

国产替代的三道坎

这几年国产仪表替代进口是大趋势，但替代不是简单地换个牌子，要过三道坎。第一道，介质兼容性：膜片材质加填充液的选择，介质腐蚀性直接决定寿命——这是国产替代最容易翻车的地方，也是国产厂商这几年进步最快的地方。第二道，工况边界：不能只看标称量程，要看温度、压力、腐蚀的实际边界条件。第三道，精度与量程比：关键计量点的量程比建议控制在 10:1 以内，这决定了仪表在实际工况下的可信度。

市场数据印证这个趋势：2025年国内自动化仪器仪表行业规模达 3824亿元，同比增长 7.3%；其中流量仪表 2027年市场规模预计 144亿元（年均增速 7.7%），压力变送器 72亿元（年均 4.7%）。国产化率提升更明显——国产分析仪器在国内的市场份额已从 2011年的 32.2% 提升到 2025年的 49.2%。政策层面，高端仪器仪表已被列入“十五五”规划重大工程。数字背后是一个朴素的判断：中低端仪表国产替代已经完成大半，高端和关键计量点正是当下的主战场。

Q: 国产仪表到底能不能用？关键回路敢不敢上？

A: 分场景看。中低端场景（一般监控、非关键计量）国产仪表已经很成熟，性价比优势明显，闭眼上。关键回路（贸易结算、安全联锁、精密配料）要分两步判断：一看精度等级和长期稳定性指标是否满足工艺要求，二看厂商的售后响应能力和备件供应能力——关键回路的仪表故障，考验的不是价格是响应速度。实务建议：关键回路优先选有成熟应用案例的国产品牌，同时把“备件供应周期”写进合同。真正决定成败的不是国产还是进口，而是选型是否按工况做对了、售后是否跟得上。

五、案例故事：300台仪表全进口，一台流量计教做人

客户背景

某精细化工企业新建一套精细化学品装置，全装置仪表约 300 台，其中关键控制回路 87 个。按行业“老规矩”，仪表采购倾向于进口品牌——毕竟装置投资大、停工损失高，“贵一点买个放心”是普遍心态。一期仪表采购预算 800万元，交期 6 个月。

一期踩坑：三个问题同时爆发

项目一期的仪表全部选用进口品牌，投用前后的三个问题让项目组始料未及。第一，交期拖累进度：6 个月的交期正好卡在装置中交节点上，仪表不到货，管道无法完成配管和试压，整个项目工期被拖了。第二，也是最典型的一个——一台电磁流量计装上甲醇计量管路后，读数完全不可信。排查了一轮才发现：甲醇的电导率只有约 0.2-1.5μS/cm，远低于电磁流量计 5μS/cm 的工作门槛，原理上就不成立。这台仪表从选型那一刻就注定测不出来。第三，一台压力变送器的量程比只做到 3:1，而实际工况经常运行在小流量段，读数偏差远超预期。

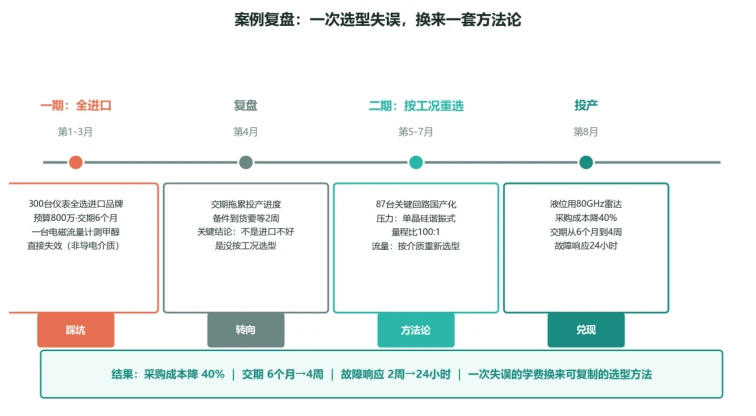

图5：项目时间线——从300台全进口的踩坑，到87台关键回路国产化

二期重来：按四步法重选87台关键回路

复盘会上，项目组得出了一个关键结论：问题不是“进口不好”，而是“没按工况选型”——三个问题里，两个是选型原理错误，一个是规格选小，都和品牌无关。二期决定：不推翻全部，只把 87 台关键控制回路按四步法重新选型，同时推进国产化。

压力变送器改用单晶硅谐振式，精度 0.075%，量程比做到 100:1——小流量段也能准确测量，直接解决了量程比选小的问题。流量计按介质重新选型：甲醇计量改用质量流量计（科氏力式，直接测质量流量，不受电导率影响，精度 ±0.1%）；蒸汽管路用涡街式；循环水用电磁式——一个原理一个原理地对上。液位计用 80GHz 雷达，波束窄、抗搅拌桨杂波、盲区小。温度仪表用 Pt100 配 HART 变送器，既保证精度，又能远程读诊断信息。

结果：成本降40%，交期从6个月到4周

二期 87 台关键回路的国产化替代，效果超出预期。采购成本下降约 40%；交期从 6 个月缩短到 4 周——这一项对项目进度的价值，远超采购成本的节省；投用后的故障响应时间从原来的 2 周（等进口备件）缩短到 24 小时。更重要的是，这套“先看介质、再定工况、再选原理、最后定信号”的四步法，成了这家企业后续所有项目的标准流程。

三个教训值得所有仪表选型项目借鉴：

教训一：先看介质，再看参数表

电磁流量计测甲醇、量程比选小导致小流量测不准——这两个问题都不是品牌能解决的，是选型顺序错了。介质属性决定原理，原理决定型号，顺序颠倒的项目必然返工。

教训二：关键回路的量程比是硬指标

量程比 3:1 和 100:1，在标称量程上都写“0-1MPa”，看起来一样，实际工况下的表现天差地别。关键计量点建议量程比 ≤ 10:1，工艺波动大的场合要求更高——这个参数要写进技术规格书，不能只看精度等级。

教训三：交期和售后是隐性成本

一期 6 个月交期拖累整个项目工期，二期 4 周交付；一期备件等 2 周，二期响应 24 小时。这些“不写在报价单上”的成本，在项目全周期里往往比仪表本身的价格更高。选型时把交期和售后响应写进合同，是成熟采购的标准动作。

"“以前我们选仪表就看两样：牌子响不响、价格低不低。现在第一句话是问工艺：介质导电吗、腐蚀吗、温度多少。问完这三个问题，选型方案基本就出来了。"

—— 项目仪表专业负责人

Q: 我们想做仪表国产化替代，第一步做什么？

A: 先分类，别一刀切。把全厂仪表按“是否关键回路”分成两类：非关键回路（一般监控、辅助系统）直接替换，这部分国产仪表已经很成熟，性价比优势明显，替换风险低；关键回路（贸易结算、安全联锁、精密配料）先做小范围试点——挑 5-10 个有代表性的回路，用四步法重新选型、跑一个检修周期，验证精度和稳定性再批量推广。切记别在第一年就把所有关键回路全换掉：国产替代是个验证过程，不是一次性动作。

六、总结：选型之前三问

回顾全文，仪表选型之前，问自己三个问题：

⚡ 一问介质是什么：导电性、腐蚀性、粘度、含固量——介质属性决定仪表原理。会导电的液体用电磁，不导电的用质量式；腐蚀介质先定膜片材质。这一步做错，后面全白搭。

🔍 二问工况有多宽：温度、压力、量程、精度——特别是量程比，关键计量点建议≤10:1。标称量程一样的两台表，实际工况下的表现可能差一个数量级。

🔁 三问售后跟不跟得上：交期、备件周期、响应时间——这些不写在报价单上的隐性成本，在项目全周期里往往比仪表价格更高。选型时写进合同，是成熟采购的标准动作。

从产业看，2025年国内自动化仪器仪表行业规模 3824亿元、国产分析仪器份额从 32.2% 提升到 49.2%、高端仪器仪表列入“十五五”重大工程——国产替代正从“能用”走向“好用”。而现场仪表这个领域最稀缺的能力，从来不是记住多少型号参数，是“先看介质、再看工况”的选型思维：把工艺条件翻译成仪表规格，把仪表数据翻译成可信的生产信息。

你的下一个项目，还在按“上次那个型号”下单吗？
