数字孪生

产线调试为什么不用碰真机？

──────────────────────────────

三兄弟辨析 · 五级成熟度 · 技术四层 · 虚拟调试 · 实战案例

类型：技术干货　|　适用：工业自动化/物联网开发从业者

关键词：数字孪生 · 虚拟调试 · 物理仿真 · 实时数据 · OPC UA · 智能制造

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：数字孪生不是3D大屏——判断标准是数据流向：虚拟世界的改动能不能反作用于物理世界。只能看不能动的叫“数字影子”；能“算未来”的L3级（仿真推演）才是价值拐点

▸ 避坑要点：可视化大屏≠数字孪生（大量项目止步L2“大屏工程”）、没有仿真层的孪生不敢在虚拟世界做决策、孪生体必须随产线同步更新——产线改了孪生不改，就成了“数字遗像”

▸ 案例结果：现场调试75天→18天、虚拟世界碰撞27次现实0次、投产后节拍87秒→81秒

每个经历过新产线调试的人，都忘不了那种煎熬：PLC程序改一行，停机半天验证；机器人路径碰一次工装，重新示教两小时；节拍不达标，拆了重来。一条焊装线调下来两三个月是常态——厂房租金、整线人工、订单违约金，每天都在烧钱。更残酷的是：所有这些错误，本来都可以不发生在真机上。

这就是数字孪生（Digital Twin）要解的题：在电脑里造一个和真产线一模一样的“分身”——几何1:1、数据实时同步、物理规律可仿真。PLC程序先在虚拟产线上跑，机器人先在虚拟世界里撞，参数先在孪生体上试错。等行业研究和头部厂商的案例数据出来，答案很一致：虚拟调试能把现场调试时间缩短40%-75%。这不是概念炒作——全球数字孪生市场2026年预计536亿美元，年复合增速38.7%，制造业是最大的应用领域。

一、什么是数字孪生：先分清“三兄弟”

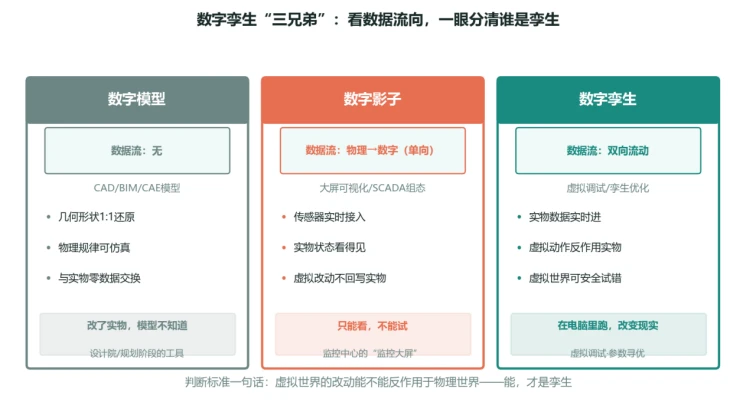

图1：数字孪生“三兄弟”——判断标准是数据流向，不是画面漂不漂亮

市面上的“数字孪生”项目，十有八九名不副实。要讲清楚什么是数字孪生，得先分清三兄弟。老大，数字模型（Digital Model）：CAD图纸、BIM模型、CAE仿真模型——几何形状1:1还原，物理规律也能算，但和实物之间没有任何数据交换。你把车间设备挪了位置，模型里的设备还在原地站着。设计院和规划部门天天用它，但它是“死”的。

老二，数字影子（Digital Shadow）：在数字模型的基础上，接上了实物来的实时数据——传感器状态、PLC信号，单向流入虚拟世界。监控中心的大屏就是典型形态：产线什么样，大屏上就是什么样，实时刷新。看起来很“孪生”了，但它只能看，不能试——你在虚拟世界里改一个参数，实物纹丝不动。

老三，才是数字孪生（Digital Twin）：数据双向流动。实物状态实时进虚拟世界，虚拟世界的动作也能反作用于实物——孪生体上验证过的PLC程序、寻优过的工艺参数，直接下发到真实产线。只有到了这一步，“在虚拟世界试错”才真正成立。三兄弟的对比：

行业里最大的误区，就是把“数字影子”当“数字孪生”卖——建个漂亮的3D大屏，接上实时数据，就敢叫孪生平台。判断标准其实一句话：在虚拟世界里改个参数，实物会不会动？不会动的，只是影子。这个区分不是咬文嚼字，它直接决定了你花的钱买回来的是“监控工具”还是“试错平台”——两者的价值相差一个数量级。

Q: 我们厂有SCADA组态监控大屏，算数字孪生吗？

A: 按数据流向判断：SCADA大屏是实物数据单向流到屏幕上，你在画面上改参数，产线不会动——这是标准的数字影子（L2级）。它有价值（集中监控、报警管理），但别按孪生的价钱买单。真正的孪生项目要回答三个问题：PLC能不能连进仿真？机器人程序能不能离线验证？寻优的参数能不能一键下发？三个都答不上来的“孪生平台”，本质是大屏工程。

二、五级成熟度：大多数工厂停在L2

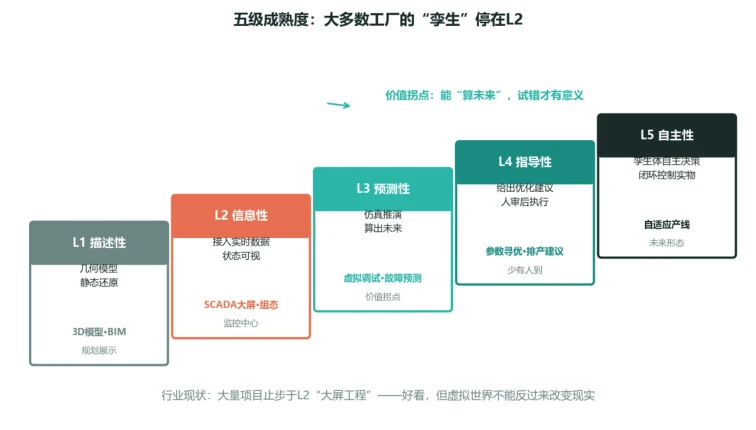

图2：五级成熟度阶梯——价值拐点在L3，大量项目止步L2“大屏工程”

分清三兄弟之后，再看行业通用的五级成熟度模型，你会对“我的工厂在哪个段位”有精确坐标。L1描述性：几何模型，静态还原，用于规划和展示。L2信息性：接入实时数据，状态可视，监控中心形态。L3预测性：孪生体上跑仿真推演，能“算未来”——虚拟调试、故障预测都在这一级。L4指导性：孪生体给出优化建议，人审核后执行——参数寻优、排产建议。L5自主性：孪生体自主决策、闭环控制实物，自适应产线，目前仍是未来形态。

为什么说价值拐点在L3？因为L1和L2解决的是“看见”——看见本身不直接创造价值，监控大屏再漂亮，该停机还是停机。L3解决的是“预见”：在事情发生前，先在虚拟世界推演一遍。虚拟调试的本质是“把调试阶段搬到投产前”；故障预测的本质是“把抢修变成计划检修”（就是我们上一篇讲的预测性维护，孪生体是它最好的载体）。到了L4，孪生体开始“替你思考”：上百组工艺参数组合，它在虚拟世界里一夜跑完，第二天早上给你一份最优解。

行业现状是：大量项目止步于L2。原因不复杂——L1、L2的技术门槛低（建模外包、数据接进来就能亮屏），验收标准模糊（领导看见3D动画就算成功）；而L3需要真仿真（运动学、动力学建模）、真集成（PLC程序连进仿真环境），是硬功夫。于是很多工厂花了几十万上百万，买到的是一个“数字花瓶”——下一个案例的故事，正是从这样一个花瓶开始的。

Q: 数字孪生和CAE仿真软件（如ANSYS）有什么区别？

A: CAE是离线的静态仿真：工程师建好模型、设定边界条件、算一次、出报告，模型算完就“过期”了——实物改了，CAE模型不会自己更新。数字孪生是在线的动态仿真：模型通过实时数据和实物保持同步，永远反映产线“此刻”的状态，仿真结果可以反作用于实物。打个比方：CAE是给设备拍的“X光片”，数字孪生是设备的“实时心电图+起搏器”——不但持续监测，还能反过来干预。

三、技术四层：可视化只是皮，仿真才是魂

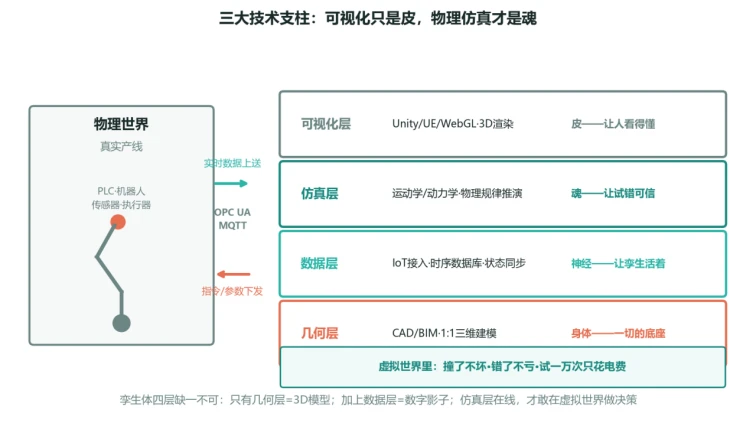

图3：孪生体四层架构——几何是身体、数据是神经、仿真是魂、可视化只是皮

一个能用的孪生体，是四层技术的叠加。最底下，几何层：CAD/BIM建模，1:1还原产线的每一个工位、每一台设备、每一个夹具——这是孪生的“身体”，一切的底座。第二层，数据层：IoT接入、时序数据库、状态同步——传感器数据通过OPC UA、MQTT这些协议（工业网关篇讲过它们的选择逻辑）实时进孪生体，这是孪生的“神经”，让孪生活着。第三层，仿真层：运动学、动力学、物理规律推演——机器人走这条路径会不会撞？节拍能不能达标？改这个参数良率会怎么变？这是孪生的“魂”。最上面，可视化层：Unity、Unreal、WebGL渲染3D画面——这是“皮”，让人看得懂。

四层的关系一句话：只有几何层，是3D模型；加上数据层，是数字影子；仿真层在线，虚拟世界的推演结果才可信、才敢用于决策。行业里最常见的“花瓶工程”，问题就出在只做了几何+可视化两层，中间的神经和魂是空的——大屏上设备在转，但那只是播放动画，不是物理仿真。

重点说说仿真层，因为它决定孪生体的“可信度”。运动学仿真算“能不能到达”：机器人末端能不能碰到那个焊点、机构会不会和夹具干涉；动力学仿真算“到达得稳不稳”：加速度曲线、负载、振动。碰撞检测是虚拟调试的基本功——两台机器人的作业空间有交叉，时序上差0.5秒就可能相撞，真机上撞一次是几万到几十万的损失加几天停线，虚拟世界里撞一万次只花电费。这就是孪生体最大的红利：试错成本趋近于零。

⚠ 仿真精度红线：模型和实物差1厘米，虚拟调试就是自欺欺人

孪生体的价值=仿真精度×数据同步。机器人模型导入时TCP（工具中心点)标定不准、夹具尺寸对不上实物、料架位置偏了5厘米——这些“小误差”会让虚拟世界验证过的程序到真机上全线报错。工程做法：用产线机械设计原稿（不是测绘）建模，PLC用真实程序（不是重新写个演示版），I/O点表逐点核对。孪生体和实物的偏差，就是虚拟调试变成“虚拟表演”的距离。

Q: 中小工厂用得起数字孪生吗？听着像大企业的专属玩具。

A: 分场景。虚拟调试确实最先在汽车行业铺开（产线贵、节拍要求高），但门槛正在快速下降：主流工艺仿真软件的年license从几十万降到几万级，国产工具已经有开源替代路径；更重要的是“范围经济”——不必全厂孪生，只给最贵的那条线、最容易撞机的那几个工位建孪生，投入从百万级降到十万级。行业数据也支持这个判断：中国数字孪生市场年复合增速50.1%，跑得最快的正是中型制造企业的单产线试点。从“一条线的孪生”起步，不是全厂，是中小工厂的正确姿势。

四、三大价值场景：钱花在哪，孪生就长在哪

数字孪生的价值不是“什么都能干”，恰恰相反——落地项目几乎都死在“什么都想要”上。有效的孪生项目，都是从一个单点场景切入的。第一个场景，虚拟调试：新产线建设或产线改造时，把PLC程序、机器人路径、HMI界面先在孪生体里连调跑通——设备还没到货，调试已完成大半。行业基准：现场调试时间缩短40%-75%；西门子公开案例里，发动机装配线现场调试时间缩短70%，立体仓库项目调试周期缩短30%。这个场景的账最好算：提前一个月投产，就是一个月的产值。

第二个场景，工艺优化：参数在孪生体上试错。节拍慢了，先在虚拟世界重排工位和时序；良率低了，先在孪生体上扫一遍参数组合。核心价值是“不占真机、不产废品”——传统工艺试验要在产线上真刀真枪地跑，试错成本是停机加废品；孪生体上试一万次只花电费。第三个场景，运维联动：孪生体跑劣化仿真，和预测性维护系统联动——设备报警了，先在孪生体上推演检修方案：拆哪个件、停机多久、对整线节拍什么影响，推演通过再动手。上一篇讲的P-F曲线，配上孪生体，检修预演就有了沙盘。

市场数据佐证这个赛道的体量：全球数字孪生市场2025年约394.5亿美元，2026年预计536亿美元，2026-2035年复合增速38.7%；其中制造业是最大应用领域，制造业数字孪生细分市场预计2032年达到1400亿美元以上。中国市场跑得更快：2025年约17.3亿美元，到2030年预计131.9亿美元，复合增速50.1%——全球最快。数字背后是一个朴素的逻辑：制造业试错成本最高，孪生体“把试错搬到虚拟世界”的价值也最大。

Q: 三个场景都想上，从哪个切入最划算？

A: 从“时间价值”最高、账最好算的场景切入：如果有新产线或大改造计划，选虚拟调试——收益提前量明确（工期缩短直接折算成产值），验收标准清晰（现场调试天数），一期就能看到回报；如果近期没有建线计划，选工艺优化——找那条“良率差2个点”或“节拍差5秒”的瓶颈线建孪生，寻优收益按月兑现。运维联动建议作为二期——它依赖前两个场景攒下的孪生体和数据底座，单独立项性价比低。

五、案例故事：90万的花瓶，18天的逆袭

客户背景

某汽车零部件厂，为新能源客户新建一条车身焊装线：12台焊接机器人、4个工位，设计节拍87秒。按传统流程估算：设备安装1个月，现场调试2.5个月（75天），期间整线停摆、按天烧钱——厂房租金加驻场团队加推迟供货的违约风险，晚投产一天的代价接近6万元。客户智能化预算充足，目标明确：调试期越短越好。

一期弯路：90万建了个“数字花瓶”

项目一期，供应商的方案书漂亮：全厂级3D可视化平台，机器人、输送线、工位全部3D建模，大屏实时展示产线状态。90万花出去，上线那天确实震撼——3D画面里机器人在挥舞，产线数据在跳动。三个月后的使用记录却很难看：维修班长一个月打开系统2次（SCADA老系统更顺手），工艺工程师一次没用过，3D大屏的主要观众是来访客户和领导参观团。复盘时的灵魂拷问一针见血：在这个系统里改一个机器人路径，真机会动吗？——不会。它是数字模型加数字影子的组合，不是孪生。

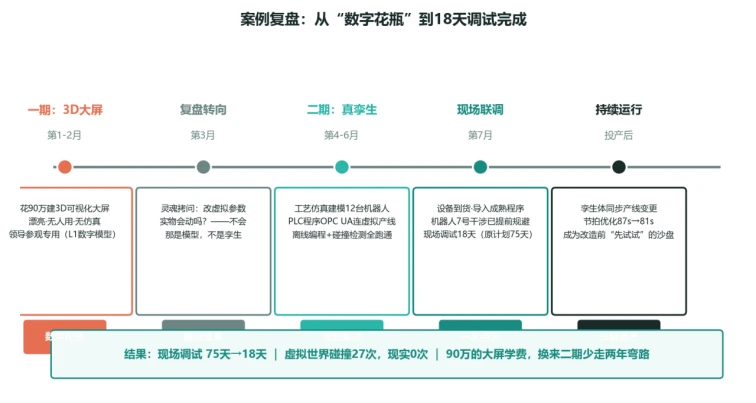

图5：项目时间线——从90万的“数字花瓶”到18天完成现场调试

二期重来：只给12台机器人建真孪生

二期换了打法，范围收窄到“让调试提速”这一个目标。第一步，用工艺仿真软件给12台机器人和4个工位建模——模型直接导入产线机械设计原稿，机器人TCP逐台标定，误差控制在毫米级。第二步，把真实的PLC控制程序通过OPC UA连进仿真环境——不是重写个演示程序，就是产线上要跑的那套，I/O点表逐点核对。第三步，12台机器人全部离线编程：焊接路径、避让逻辑、时序配合，全部在虚拟世界里调。

高光时刻：虚拟世界撞了27次，现实一次没撞

虚拟调试跑了两周，价值就兑现了。第9天，碰撞检测报警：7号机器人在工位切换时，焊枪和相邻工位夹具存在干涉，时序上差0.3秒——这种问题按传统流程，会在现场调试第一周才暴露，然后停线、改程序、重新验证，至少损失3天。整个虚拟调试期间，孪生体里累计触发碰撞27次、节拍超时11次，全部在虚拟世界改完。设备到货安装后，导入虚拟世界验证过的成熟程序，现场联调18天完成——原计划75天。投产第一个月，工艺团队又用孪生体做了节拍优化：87秒的设计节拍压到81秒，相当于白捡7%的产能。

三个教训值得所有数字孪生项目借鉴：

教训一：先问数据流向，再谈孪生平台

一期的90万买的是“几何+可视化”，二期不到其一半的投入买的是“仿真+双向数据”，效果天壤之别。立项时先问：改虚拟参数，实物会动吗？答不上来的方案，再漂亮也只是在买大屏。

教训二：仿真精度决定价值上限

二期敢把真程序导进孪生体，是因为模型误差控制在毫米级。孪生体和实物的偏差，就是虚拟验证变成“虚拟表演”的距离——精度不是技术细节，是项目的生命线。

教训三：孪生是要“养”的

产线不是静态的：夹具换了、工位改了、料架挪了，孪生体必须同步更新。投产后的孪生体之所以还能做节拍优化，就是因为二期把它纳入了工程变更流程——产线任何改动，孪生体同步改。不同步的孪生体，三个月后就成了“数字遗像”：看着像，但已经不代表那条产线了。

"“以前调新线，我的团队要在车间睡两个月。这次设备到货的时候，程序在电脑里已经跑熟了——18天，我们干完了过去75天的活，一天都没加班。"

—— 焊装车间调试主管

Q: 我们想启动数字孪生，第一步做什么？

A: 找场景，不是找平台。问自己三个问题：未来18个月有没有新产线或大改造（有→虚拟调试）；有没有一条“良率差2个点”的瓶颈产线（有→工艺优化）；有没有停机损失巨大的关键设备（有→运维联动）。锁定一个场景后，给那条线、那几台设备建孪生——范围越小，精度越容易做上去，收益越快兑现。一上来就要“全厂数字化底座”的项目，大概率重演90万花瓶的故事。

六、总结：上马之前三问

回顾全文，数字孪生项目立项之前，问自己三个问题：

⚡ 一问目标是什么：调试慢→虚拟调试，工艺差→参数寻优，停机多→运维联动。目标决定成熟度等级——只解决“看见”的项目，停在L2就够了，别按孪生的预算买单。

🔍 二问数据接没接：没有实时数据接入的“孪生”是模型不是孪生；没有仿真层的孪生是影子不是孪生。双向数据流+物理仿真，两条硬标准，缺一不可。

🔁 三问养不养得起：孪生体必须随产线同步更新，纳入工程变更流程。养不起同步的孪生，就缩小范围——给一条线建高精度孪生，好过给全厂建一片数字遗像。

从产业看，全球市场年增38.7%、中国市场年增50.1%、制造业是最大应用领域——数字孪生正沿着“汽车主机厂→零部件厂→中型制造企业”的路径扩散，虚拟调试的门槛从千万级降到十万级。这个领域最稀缺的，从来不是建模工具和渲染引擎，是把孪生体和真实产线焊在一起、并让它始终“活着”的工程化能力。

你的工厂，还在用真机试错吗？
