技术干货 · 工业物联网

工业网关深度拆解

设备上云的最后一公里

──────────────────────────────

架构分层 · 协议转换 · 边缘计算 · OTA · 选型避坑 · 实战案例

类型：技术干货　|　适用：工业自动化/物联网开发从业者

关键词：工业网关 · 协议转换 · 边缘计算 · 断网缓存 · OTA

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：网关不是“协议转换盒子”，而是集协议转换、边缘计算、断网缓存、远程运维于一身的现场中枢——它决定了上云项目的数据质量与运维成本

▸ 避坑要点：485接口要带光耦隔离、CPU至少双核、必须有硬件看门狗、存储要防写穿——四条硬件底线一条都不能省

▸ 案例结果：220台异构设备15台网关统一接入，每台2000点位，断网30天数据不丢

很多工厂做设备上云时的第一反应是：给每台PLC配个4G DTU，数据直接往云上推。设备少的时候确实能跑，可设备一多问题全来了：每种设备一套采集脚本，30台设备30套代码；断网十分钟，十分钟的数据永久丢失；想改个采集点位，工程师要跑三个厂区；最要命的是老设备——60%的机器连以太网口都没有，拿什么“上云”？

这些问题的共同答案是同一台设备：工业网关。它南向对接各种工业设备（PLC、变频器、传感器、电表），北向连接云平台，中间完成协议转换、数据清洗、边缘计算和断网缓存。没有它，工业现场的数据就是一座座孤岛。

但网关也常被低估成“协议转换盒子”——选型时只看接口数量和价格，上线后频频死机、数据丢失、升级靠人跑现场。这篇文章前70%把网关的技术内核讲透：四层架构、协议转换的三大挑战、边缘计算三板斧、OTA与安全设计、选型四坑；后30%用一个220台异构设备的真实项目验证：一台“称职的网关”到底干了多少活。

一、四层架构：先看懂网关的“骨架”

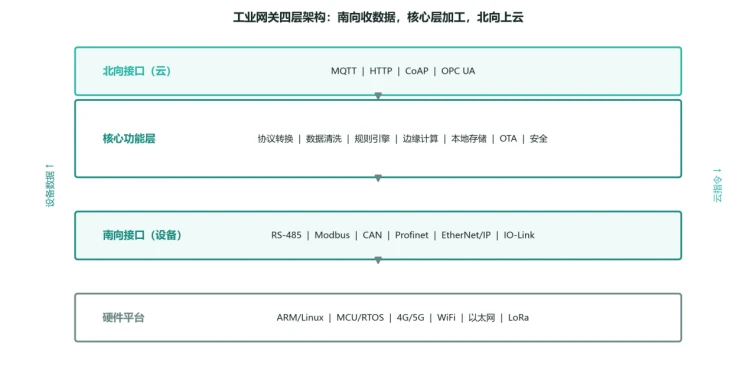

图1：工业网关四层架构——南向接口收数据，核心功能层加工，北向接口上云

从下往上看：硬件平台决定网关的“体质”（ARM Linux还是MCU RTOS、什么联网方式）；南向接口决定它能“听懂”哪些设备的话；核心功能层是真正的价值所在——协议转换、数据清洗、规则引擎、边缘计算、本地存储、OTA、安全管理；北向接口决定它对云端“说什么语言”（MQTT/HTTP/OPC UA）。

一句话定位：网关是工业现场的“翻译官+守门员”——翻译官把Modbus、DL/T645、FOCAS这些方言统一翻译成MQTT；守门员把现场网络和云网络隔开，数据出得去、攻击进不来。

Q: PLC自带以太网口能直连云平台，为什么还要经过网关？

A: 三个理由：一是安全——工业协议（如Modbus TCP）没有鉴权和加密，直连公网等于裸奔；二是可靠性——断网期间PLC自己不存数据，网关能本地缓存补传；三是工程性——一个车间可能有5种品牌的PLC，让每台PLC各自对接云端的开发量，远大于让一台网关统一对接。

二、协议转换：网关的核心价值，也是最脏的活

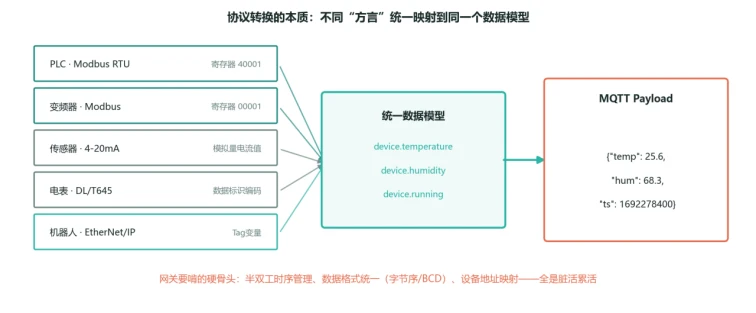

图2：协议转换的本质——不同“方言”统一映射到同一个数据模型，再以MQTT上报

协议转换不是简单的“收到转发”，它要啃三块硬骨头：

挑战一：时序管理

RS-485是半双工总线，一个时刻只能一个设备说话。网关轮询32个从机，必须精确控制发送间隔和超时时间——切换快了帧尾被咬掉，切换慢了轮询周期雪崩（细节见本系列RS-485篇）。

挑战二：数据模型统一

Modbus是寄存器地址，OPC UA是节点树，4-20mA是裸模拟量——网关必须把这些完全不同的表达统一映射到同一个数据模型：Modbus 40001（温度）变成device.temperature，再变成MQTT Payload里的{"temp": 25.6}。映射做得好，换设备只改配置；做得差，换设备就要改代码。

挑战三：字节序与格式

Modbus是大端序，某些PLC是小端序；浮点数有IEEE 754和BCD两种编码。网关不做转换，云端收到的就是乱码（详见本系列Modbus篇的字节序陷阱）。

这三件事没有一件是“高级技术”，但每一件都要对无数厂商设备逐台适配——这正是专业网关的价值：脏活累活它已经替你干完了。

三、边缘计算：网关早已不只是“转发器”

现代工业网关的真正价值在边缘计算——在数据离开现场之前，先把活干掉一部分：

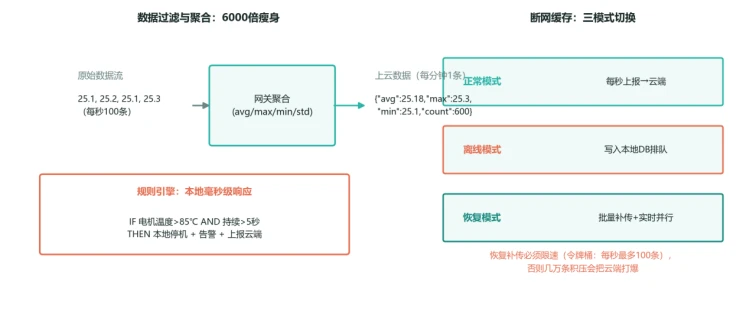

图3：边缘计算三板斧——数据聚合瘦身6000倍、规则引擎毫秒级响应、断网缓存三模式

数据过滤与聚合：6000倍瘦身

不要把原始数据全往云端扔。每秒100条的温度数据（25.1, 25.2, 25.1...）在网关聚合成每分钟一条统计值（avg/max/min/count），数据量减少6000倍——云端存储成本直线下降，而工艺分析要的恰恰是统计量，不是原始毛刺。

规则引擎：毫秒级本地响应

安全类逻辑不能绕道云端：“IF 电机温度>85℃ AND 持续>5秒 THEN 停机+告警”——这种规则在网关本地执行，响应是毫秒级；若等云端下发指令，网络抖动一秒就是事故。

断网缓存：三模式自动切换

正常模式每秒上报云端；断网后自动切换到离线模式，数据写入本地SQLite排队；网络恢复进入恢复模式，批量补传历史数据+实时数据并行上报。关键细节：补传必须限速（令牌桶算法，如每秒最多100条）——积压几万条数据一口气全推上去，会把云端打爆。

四、OTA与安全：200台网关的远程运维

现场部署200台网关，一台台人工升级不现实。OTA的标准做法是A/B双分区：

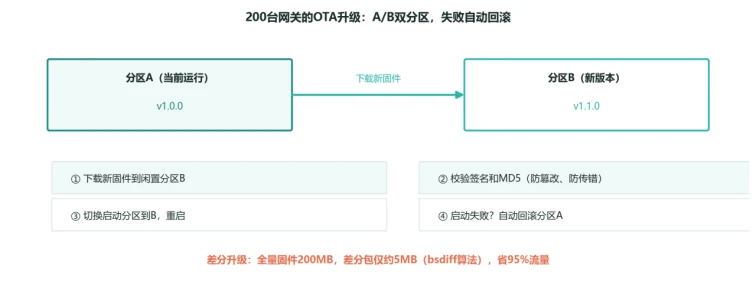

图4：OTA的A/B分区方案——新固件写入闲置分区，校验后切换启动，失败自动回滚

升级流程四步：新固件下载到闲置分区→校验签名和MD5（防篡改防传错）→切换启动分区→重启。如果新版本起不来，自动回滚旧分区——升级失败的最坏结果是“白升一次”，而不是“变砖跑现场”。再配合差分升级（bsdiff算法，200MB全量包的差分包可能只有5MB），200台网关的升级流量可省95%。

安全设计五条底线：设备认证用X.509证书+TLS双向认证；南向设备网络与北向上云网络VLAN隔离；安全启动（Bootloader验证内核签名）；功能模块容器化、最小权限；操作日志本地加密存储定期同步。

为什么网关是安全的关键节点？因为它是唯一同时“摸得着”现场设备和云的设备——它被攻破，攻击者就能顺着南向接口摸到产线上所有PLC。网关的安全等级，等于整个上云系统的安全下限。

五、选型四坑：硬件底线上不能省钱

四个来自真实项目的选型教训，每一条都是“省小钱、赔大钱”：

❌ 坑一 485接口不带隔离：某项目网关RS-485接口无光耦隔离，工厂强电干扰经总线串入网关，网关频繁重启。

正确做法：必须确认485接口带2500V以上光耦隔离+TVS浪涌保护。

❌ 坑二 单核CPU跑多协议：单核A7网关同时跑Modbus轮询、MQTT上报、Web管理，CPU常年90%+，轮询偶尔超时。

正确做法：至少双核、建议4核——采集、上报、管理分核跑，互不拖累。

❌ 坑三 没有硬件看门狗：软件bug死机后无法自恢复，200台网关分布3个厂区，人工断电重启的运维成本巨大。

正确做法：必须带独立硬件看门狗（不是内核软狗），喂狗超时硬件强制复位。

❌ 坑四 eMMC写穿：网关每秒写一次SQLite，一年后eMMC寿命耗尽，缓存数据全部丢失。

正确做法：批量写入（攒100条或10秒）、WAL模式、选SLC/pSLC工业级颗粒、定期SMART检测预警。

六、案例故事：某汽车零部件工厂220台设备上云

客户背景

某汽车零部件工厂：120台注塑机（Modbus RTU，RS-485接口）、30台CNC（Fanuc，FOCAS协议）、20台机器人（EtherNet/IP）、50个环境传感器（温湿度、粉尘，RS-485）。老旧设备占60%，没有统一接口，设备数据全靠人工抄录。

遇到的问题

三个核心痛点：一是设备协议五花八门，此前有供应商给每种设备写一套采集脚本，30台注塑机就是30套代码，谁都不敢动；二是CNC和机器人走的是专用协议（FOCAS、EtherNet/IP），普通DTU根本接不了；三是产线24小时运转，改造不允许停机。

方案设计

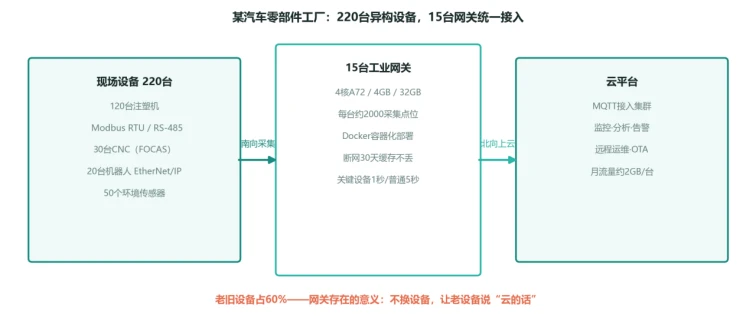

图5：220台异构设备、15台网关的部署架构——每台网关承担约2000个采集点位

部署15台工业网关（4核Cortex-A72、4GB内存、32GB eMMC+128GB SD缓存、4路隔离RS-485+2路千兆以太网+4G），每台负责8台注塑机+2台CNC+1~2台机器人+3~4个传感器。软件侧Docker容器化：modbus-gateway、focas-gateway、eip-gateway分别对接三类协议，rule-engine做本地规则，data-cache做断网缓存，ota-agent负责远程升级，mqtt-bridge统一上云。

部署过程

利用周末产线检修窗口分批部署，先接注塑机（占比最大），再接CNC和机器人，全程不停产；点位配置全部走配置文件，新增设备不动代码。

最终数据结果

具体来看，项目实现了三个层面的提升：

采集从“30套脚本”到“1类网关”

Modbus、FOCAS、EtherNet/IP三类协议由三类专业容器统一处理，220台设备的差异全部收敛到配置文件——新增设备是配置工作，不再是开发工作。

数据从“人工抄表”到“秒级上报”

关键设备1秒、普通设备5秒的分级采集节奏，配合边缘聚合，既保住了关键设备的实时性，又把上云流量控制在每台网关每月约2GB。

断网从“数据黑洞”到“自动补传”

4G链路偶发中断时网关本地缓存，恢复后限速补传——产线数据曲线不再有缺口，而这在原来的“DTU直推”方案里根本做不到。

"“最直观的变化是CNC数据——以前产量靠人工报数，现在每件成品的加工参数都在云上，质量追溯第一次有了完整数据链。"

—— 该厂信息化负责人

Q: 网关、DTU、边缘计算机，到底怎么区分？

A: 看能力层级：DTU只做“串口转网络”的透明传输，不懂协议、不存数据、不处理任何逻辑；边缘网关在DTU基础上懂协议（Modbus/FOCAS等）、能配置点位、能断网缓存；边缘计算机（边缘服务器）再进一步，能跑完整的算法和分析。选型逻辑：只需要透传选DTU，要协议解析和上云选网关，要现场跑AI模型选边缘计算机——本案例属于典型的网关场景。

七、总结：选网关，选的是“省心程度”

回顾全文，网关的评估就是三个“看透”：

⚡ 看透架构：四层架构一层不能缺，协议转换、边缘计算、断网缓存是核心功能层的“及格线”。

🎯 看透硬件底线：485隔离、双核起步、硬件看门狗、工业级存储——四条底线决定它能不能在车间活过三年。

🛡️ 看透运维体系：OTA双分区+差分升级+安全认证——部署50台以上的网关，远程运维能力比采集能力更值钱。

从案例的结果看，220台异构设备、60%老旧设备，15台网关统一接入、全程不停产——设备上云的“最后一公里”，拼的从来不是云端功能多炫，而是现场这台网关把脏活累活干得多干净。

你的车间里，还有多少设备数据孤岛在等一台“称职的网关”？
