工程师“画”出来的监控系统，凭什么更稳？

──────────────────────────────

组态vs编程 · 四层结构 · 实时数据库 · 低代码冲击 · 实战案例

类型：技术干货　|　适用：上位机开发/SCADA工程/自动化集成从业者

关键词：组态软件 · 实时数据库 · SCADA · 驱动库 · 报警 · 低代码 · WebSCADA

⚡ 速读盒子 · 30秒看完核心

▸ 核心结论：组态软件的本质是把“写程序”变成“做配置”——通信、画面、报警、存储这些通用能力被做成现成模块，工程师只需配置。它的真正护城河不是画面多好看，而是驱动库有多全、实时数据库有多稳。画面是面子，实时库是里子

▸ 避坑要点：把组态当“画图工具”就低估了它、扫描周期与死区配错会导致漏报警或数据抖动、历史库不规划会撑爆硬盘、低代码抢不走核心控制场景但会吃掉报表与管理类需求、Web化不等于把老画面搬上浏览器

▸ 案例结果：监控点位 0→1.2万、报警响应 分钟级→秒级、值守人力减半、故障定位从“打电话”变成“看画面”，四套子系统第一次在一张画面上统一调度

工厂里有个岗位很特别：他们不写代码，却能做出整套监控系统。拖几下鼠标、连几条线、配几个报警阈值，一套覆盖全厂的实时监控就搭出来了——数据实时刷新、越限自动报警、历史随时回查、报表一键导出。这套“不写代码”的本事，靠的就是组态软件。

组态，是“配置”加“组合”。它的思路很朴素：把上位机开发里那些重复又通用的部分——通信、画面、报警、存储——提前做成现成的模块，工程师只需要“配”，不需要“编”。这个思路第一次让自动化工程师能独立交付监控系统，不用排队等软件部门排期，也不用为每种设备协议从头写驱动。

这篇文章前70%把组态软件讲透：它和写代码的本质区别在哪、一块“画布”背后到底是哪几层结构在跑、实时数据库为什么是整个软件的心脏、低代码又正在怎么改写这个市场；后30%用一座隧道的监控系统收尾——从四套子系统各自为政，到分层组态统一监控，再到Web化上云。

一、组态 vs 编程：把“写程序”变成“做配置”

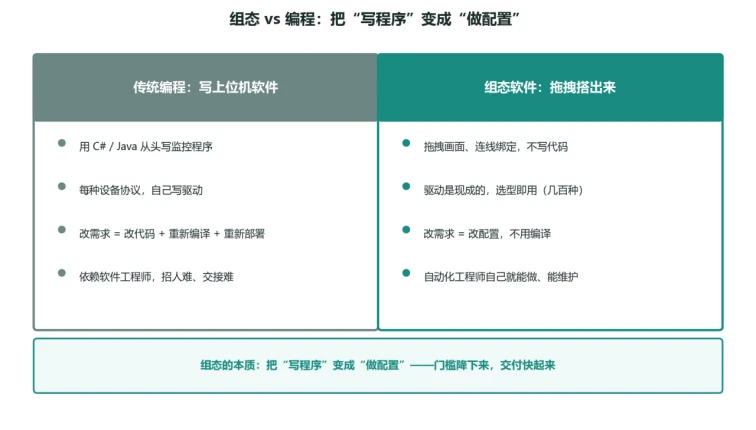

图1：组态与编程是两条完全不同的路——一个在配置，一个在编码

理解组态软件，最好的切入点是对比。同样是做一套监控系统，传统编程和组态走的是两条完全不同的路。

传统编程的路子是：用 C#、Java 之类的语言从头写一个上位机程序。要连 PLC，自己写通信驱动；要画画面，自己写图形界面；要报警，自己写判断逻辑；要历史数据，自己设计数据库表。这条路自由度高，但代价也大——每种设备协议都要单独开发驱动，改一个需求就要改代码、重新编译、重新部署，而且必须依赖软件工程师，自动化工程师插不上手。

组态软件的路子完全不同：它把通信、画面、报警、存储这些通用能力全部预先做好，工程师在“组态环境”里拖拽、连线、填参数，配好之后交给“运行环境”去跑。整个过程中几乎不写代码，改需求就是改配置，不用编译、不用重新部署。最关键的是，做这件事的人可以是自动化工程师——他懂工艺、懂设备，现在也能独立交付系统。

当然，组态不是万能的。它的灵活性天然受限——只能在软件提供的框架内配置，遇到特别特殊的业务逻辑，还是要靠脚本或二次开发补。所以真实的工程实践往往是“组态为主、脚本为辅”：能用配置解决的就配置，配置解决不了的再用脚本兜底。理解这条边界，才不会把一个配置工具当成万能开发平台去用。

Q: 组态软件是不是“低配版编程”？会不会不够专业？

A: 恰恰相反，组态软件在它该干的领域比手写程序更专业。原因是它内置了大量行业沉淀：几百种设备驱动、成熟的实时数据库、经过现场验证的报警与趋势引擎。这些能力如果自己从零写，团队要花几个月甚至几年才能做到同等稳定度。组态软件的价值不在“能不能实现”，而在“实现得稳不稳、快不快、好不好维护”。真正的专业判断是：通用监控需求用组态，特殊算法和深度集成用代码，两者结合，而不是非此即彼。把组态当“低配版编程”，是没看到它背后几十年沉淀的驱动库和实时引擎。

二、四层结构：一块“画布”背后是什么在跑

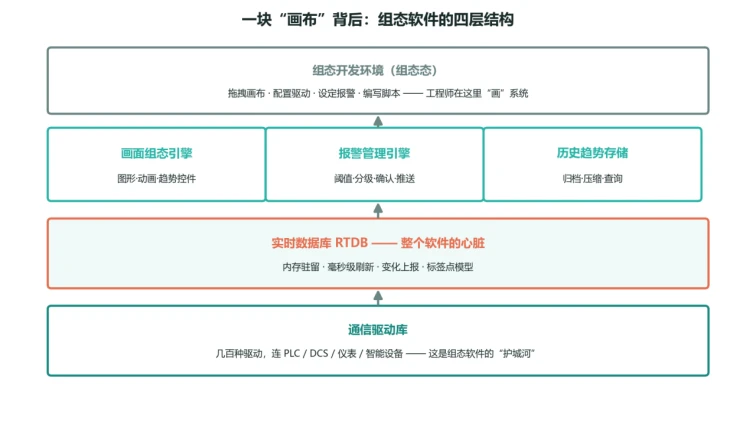

图2：组态软件的四层结构——驱动库在最底，实时数据库居中，上层引擎各司其职

很多人以为组态软件就是“画监控画面的工具”，画面漂亮就够了。这是个典型的误解。画面只是最上面露出来的一层，真正支撑它跑起来的，是下面三层结构。

最底层是通信驱动库，这是组态软件的护城河所在。一个成熟的组态软件通常内置几百种驱动，覆盖主流 PLC、DCS、仪表、智能设备和楼宇协议。驱动库的广度和稳定性，直接决定了它能接多少设备、项目能做多大——这也是为什么新入场的组态产品很难撼动老牌产品：驱动库是几十年现场踩坑攒出来的，不是短时间能补上的。

往上一层是实时数据库（RTDB），整个软件的心脏，下一节单独展开。再往上，是三个并列的上层引擎：画面组态引擎负责图形、动画和趋势控件的呈现；报警管理引擎负责阈值判断、报警分级、确认与推送；历史趋势存储负责数据归档、压缩与查询。这三个引擎都从实时数据库取数，各自完成自己的职责。最上面才是工程师直接面对的组态开发环境——也就是“画布”，在这里拖拽画面、配置驱动、设定报警、编写脚本。

这个分层结构解释了一个常见现象：为什么有些组态项目“画面很炫，但一上量就卡”？因为问题往往出在下面的实时数据库和驱动层——点位一多、刷新一快，底层扛不住，画面再漂亮也白搭。反过来，一个底层扎实的组态系统，即使画面朴素，也能在大规模点位上稳定运行。选组态软件，先看底层，再看画面。

Q: 为什么说驱动库是组态软件的护城河？

A: 因为驱动库是“现场喂出来的”。每一种设备协议都有大量隐性细节：不同固件版本的寄存器差异、异常码的处理、通信超时的重试策略、不同厂商对标准的“自由发挥”。这些细节不会写在协议文档里，只能靠一个个项目踩坑攒出来。一个驱动库有几百种协议、稳定跑了十几年的产品，和只有几十种协议的新产品，在真实项目里的差距是数量级的。客户选组态软件时，第一个该问的问题不是“画面支持多炫”，而是“我要接的这些设备，你们的驱动库里有没有、稳不稳”。这也是国产组态软件这些年进步最快、也最该继续补课的地方。

三、实时数据库：组态软件的心脏

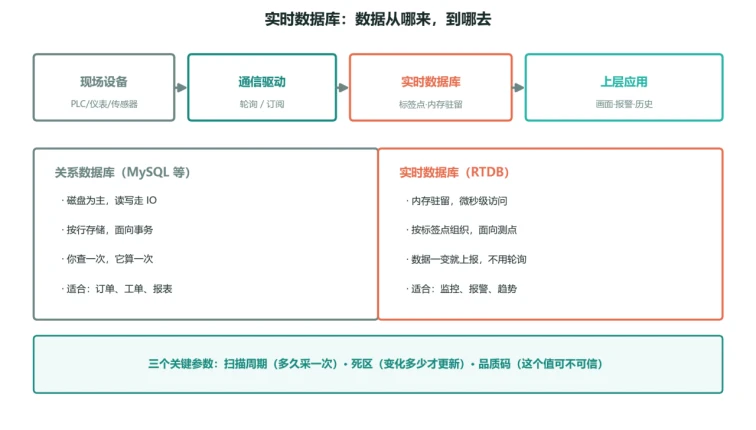

图3：实时数据库的数据流，以及它与关系数据库的本质区别

实时数据库是组态软件里最核心、最容易被忽略的部件。数据流的方向很清楚：通信驱动从现场设备采集数据（通过轮询或订阅），写入实时数据库；实时数据库再向三个消费者供数——画面刷新取当前值、报警引擎判断越限、历史存储做归档。所有上层功能，都是从这个“数据中心”取数的。

它和关系数据库（比如 MySQL）是完全不同的东西。关系数据库以磁盘为主、按行存储、面向事务，适合订单、工单、报表这类“查一次算一次”的场景。实时数据库则内存驻留、按标签点组织、面向测点，数据一变就主动上报，不需要上层反复轮询——这让它能在毫秒级完成成千上万个测点的刷新。用关系数据库去扛实时监控，点位一多必然卡死；用实时数据库去做财务核算，也不合适。两者分工明确。

用实时数据库，有三个参数必须搞清楚，它们直接决定监控系统的质量。扫描周期：多久采集一次数据，配太慢会漏掉瞬时故障，配太快会压垮通信和 CPU。死区：数值变化超过多少才更新，死区设小了数据抖动、历史库暴涨，设大了小变化被吞掉、曲线失真。品质码：每个值都带一个“可信度”标识——是正常采集的、是超时后的旧值、还是通信中断的坏值。很多“画面显示 0 但设备其实在跑”的现场问题，根子就是没正确处理品质码。

⚠ 最容易出事的三个参数：扫描周期、死区、品质码

这三个参数配错，监控系统会“看起来正常、实际不可信”。扫描周期配错，瞬时故障被漏采，报警形同虚设；死区配错，要么历史曲线满是毛刺、硬盘被垃圾数据撑爆，要么真实的小幅变化被过滤掉、趋势失去意义；品质码不处理，通信断了画面还显示旧值，操作员以为一切正常，实际已经失控。正确的做法是：扫描周期按设备的最快故障特征来定（比如要抓瞬时过流，就不能比故障持续时间慢），死区按工艺允许的波动范围来定，品质码必须在画面上可视化（比如用颜色区分正常值和失效值）。这三件事不做好，再漂亮的组态画面也是“假监控”。

四、传统组态 vs 低代码：不是替代，是重新划分

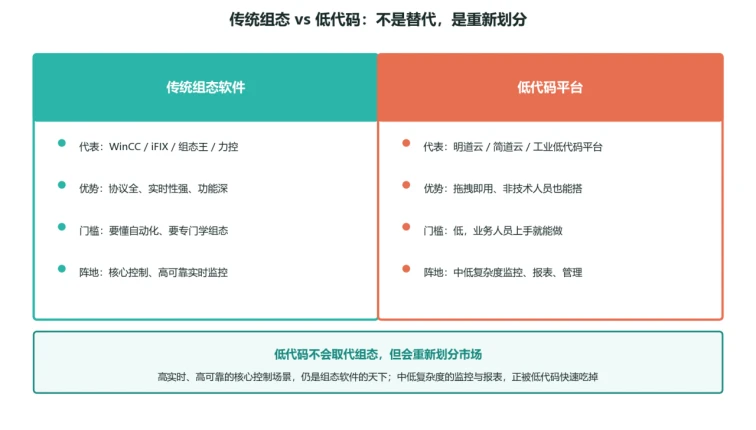

图4：传统组态与低代码的分工——核心控制归组态，中低复杂度归低代码

这两年工业软件圈讨论最多的话题之一，就是“低代码正在吃掉组态软件的午餐”。要看清这件事，得先把两者的定位摆清楚。

传统组态软件的代表是 WinCC、iFIX、组态王、力控这些老牌产品。它们的优势是协议全、实时性强、功能深，适合核心控制和高可靠监控场景；代价是门槛高——工程师要懂自动化，还要专门学这套组态。低代码平台则反过来：拖拽即用、非技术人员也能上手，特别适合中低复杂度的监控、报表和管理类需求。它的短板也很明显——实时性和协议深度不够，扛不了核心控制。

所以“低代码吃掉组态”这个说法并不准确，更准确的描述是“重新划分市场”。高实时、高可靠的核心控制场景，低代码短期替代不了组态；但中低复杂度的监控、报表和管理需求，低代码确实在快速抢占——据工控网的判断，未来三年低代码在工业监控领域的市场份额有望从目前的不到 10% 增长到 20% 至 30%。对组态软件厂商来说，应对方式不是硬扛，而是融合：把低代码的易用性吸收进来，同时守住实时性和驱动库这两块低代码短期内攻不下的阵地。

与此同时，Web化是另一条明确的趋势。传统组态是“装在上位机上的客户端软件”，而现在越来越多项目要求“打开浏览器就能看”——这就是 WebSCADA 的由来。它把组态画面搬到浏览器里，运维人员用手机、平板就能远程查看，不必守在值班室的固定电脑前。这也是很多网关厂商和云平台切入上位机市场的方式：把复杂的组态工程做成“开箱即用”的 Web 画面。

Q: 有云平台了，还需要本地组态软件吗？

A: 需要，而且短期内不可替代。云平台和本地组态解决的是两个不同层次的问题：云平台擅长跨地域、多站点的数据汇聚和远程分析，但它的实时性受网络制约，一旦断网就“看不见”；本地组态软件运行在厂内，毫秒级刷新、断网也能继续监控和报警，是生产安全的最后一道防线。正确的架构不是二选一，而是“本地组态保实时、云平台管全局”：本地组态负责现场监控和紧急处置，同时把数据同步上云，供管理层做跨厂区分析和长期趋势。把宝全押在云上、放弃本地监控，是很多数字化项目踩过的坑——网络一抖，产线就“失明”。

五、案例故事：一座隧道的监控系统，三次升级

客户背景

某长隧道运营项目，机电系统分四大块：通风、照明、交通诱导和火灾报警。改造前，这四套子系统各建各的监控——每套一套软件、一套界面、一套报警，值班室里并排摆着四台电脑，操作员要不停在四个界面之间来回切换。平时还能应付，一旦发生突发事件（比如隧道内起火），四个系统的信息互不相通，操作员要在多块屏幕之间手动拼凑现场情况，处置效率很低。

一期受挫：四套系统各自为政

第一期的思路是“哪套不够用就升级哪套”，结果越做越散：通风系统加了新界面，照明系统改了报警逻辑，交通系统换了新主机——四套系统各自演进，数据依然不通。问题的本质被忽略了：隧道的四大机电系统在物理上是相互关联的（火灾报警会触发通风排烟、交通诱导、照明应急），但在监控层面却彼此孤立，靠人来“手动联动”。这不是软件功能问题，是架构问题。

二期转向：分层控制 + 总线结合

复盘后，方案改为用组态软件做统一上位机：四套子系统的数据统一接入同一个组态平台，在同一张画面上分层呈现——底层是现场总线（PROFIBUS）连接各机电设备，上层是组态监控画面，多台客户机按角色分配不同权限。这一改，最大的变化是“联动”终于能自动做了：火灾报警一触发，通风、照明、交通诱导按预设逻辑自动响应，不再依赖操作员手动切换。四套系统第一次在同一个平台上协同。

三期闭环：Web化上云

第三期把监控画面Web化：值班室之外，管理人员用手机、平板也能查看隧道实时状态；同时把关键数据同步到云平台，做跨隧道的集中调度和长期趋势分析。至此形成了“本地组态保实时、云平台管全局”的完整架构——现场监控毫秒级响应，全局调度跨地域协同。

三个教训值得所有多子系统集成的项目借鉴：

教训一：先解决架构，再解决功能

一期失败不是软件不好用，是架构错了——四个子系统各自演进，越改越散。正确顺序是先统一监控架构（统一接入、统一画面、统一报警），再在上面谈功能。架构不对，功能做得再多也是散的。

教训二：联动逻辑要放在统一的实时数据层

隧道四大机电系统的联动，本质是“跨子系统的实时逻辑”。只有把数据统一到同一个实时数据库里，联动才能在毫秒级自动完成；数据散在不同系统里，联动就只能靠人。这也是组态软件相对“各子系统自带软件”的核心优势。

教训三：Web化是加一层，不是把老画面搬上去

Web化不是把原来的组态画面截个图放到浏览器里，而是重新设计交互——手机屏幕小、操作方式不同、网络可能不稳。项目里专门做了移动端适配和断网降级策略，才让远程访问真正可用。把老画面直接搬上浏览器，结果往往是“能打开、没法用”。

"“我们一开始总想着把某一块系统做得更强，后来才明白，隧道要的不是四个更强的系统，而是一个能统一调度它们的大脑。架构理顺之后，很多‘功能需求’其实自动就解决了。"

—— 项目技术负责人

Q: 多子系统集成项目，组态软件怎么选、怎么用？

A: 看三件事。第一，驱动库是否覆盖你的全部设备——把设备清单列出来，逐个核对，这是最硬的门槛，也是最容易在后期翻车的地方。第二，实时数据库的规模能力——要接入多少点位、刷新周期多快、历史数据保留多久，这些要在选型阶段就压测，不能等上线才发现扛不住。第三，是否支持Web化和开放接口——能不能在浏览器访问、能不能通过标准接口（OPC UA、REST、MQTT）把数据给到上层系统。用的时候守住一条原则：能用配置解决的不写脚本，能放在实时数据库层做的逻辑不要放到画面层，这样系统才好维护、好扩展。

六、总结：选组态软件之前三问

回顾全文，选型或使用组态软件之前，问自己三个问题：

⚡ 一问驱动库够不够全：把要接的设备清单列出来逐个核对。驱动库是组态软件的护城河，也是项目后期最容易翻车的地方——协议深度不够，再多功能也接不上设备。

🔍 二问实时库扛不扛得住：点位规模、刷新周期、历史保留时长，这三项要在选型阶段就压测清楚。实时数据库是心脏，它扛不住，画面再漂亮也是假的。

🔁 三问边界在哪、要不要上云：核心控制和高可靠监控留给本地组态，中低复杂度报表与管理可以交给低代码；本地保实时、云平台管全局，两者不是替代关系。想清楚边界，才不会既花了钱又没解决问题。

从产业看，组态软件正处在一个有意思的转折点。市场还在稳健增长——中国自动化组态软件市场规模 2026 年预计达 54.6 亿元、同比增长 12.3%，工业 SCADA 软件市场预计达 98.4 亿元、同样增长 12.3%，明显高于全球工业 SCADA 软件同期 8.9% 的平均增幅，说明国内制造业的智能化渗透仍在加速。但增长的方式在变：低代码从侧翼切入、Web化重塑交互、云平台重新定义边界。组态软件不会消失，它正在从“装在值班室电脑上的软件”，变成“嵌在工业数据链路里的监控底座”。谁能守住实时性和驱动库这两块硬地基，同时把易用性和Web化补上，谁就能吃到下一轮增长。
