高压变频器怎么选？

一文讲透高压变频改造的底层逻辑

───────────

单元串联多电平 · 三电平 · 移相变压器 · 谐波治理 · 矢量控制 · 工频旁路 · 节能改造

类型：技术干货　|　适用：工厂电气工程师、设备管理、能源管理负责人

关键词：高压变频器 · 单元串联多电平 · 移相变压器 · 谐波 · 矢量控制 · 工频旁路 · 节能改造

⚡ 速读盒子 · 30秒看完核心

▸ 本文结构：70%技术干货（高压变频拓扑+选型参数+五大避坑+趋势）+ 30%案例故事

▸ 核心结论：选高压变频器不是“看功率”，而是看“拓扑结构、电压等级、负载类型”三个硬指标

▸ 技术硬核点：单元串联多电平、移相变压器、谐波治理、矢量控制、工频旁路、dv/dt

▸ 案例结果：某水泥厂风机改造，节电率28%，功率因数0.78→0.95，启动冲击消除

做了十几年工控项目，最常被问的一句话是：“我们厂的高压电机想改变频，到底怎么选？” 我的回答是：选高压变频器不是“看功率”，而是看“拓扑结构、电压等级、负载类型”三个硬指标。这篇不堆大而全的对比表，只讲透选型背后的底层逻辑——你自然知道自己的项目该怎么选。

一、行业痛点：高压电机直接启动的四个“坑”

很多工厂不是没有节能空间，而是高压电机“不敢动”。痛点归纳为四个：

启动冲击大。直接启动电流是额定电流的6-7倍，冲击电网、冲击机械，电机绕组和轴承寿命大打折扣。大电机一启动，车间电压都跟着闪。

能耗浪费严重。风机水泵工频运行+挡板/阀门节流调节，能量全浪费在节流上，能耗浪费20-30%。电费年年涨，能耗指标年年考核。

功率因数低被罚款。大电机无功消耗大，功率因数上不去，供电局按功率因数考核电费，一年罚款不少。

改造怕停产。高压设备改造风险高，怕影响生产，一拖再拖。结果能耗继续浪费，罚款继续交。

Q: 高压变频器和低压变频器有什么区别？

核心在“电压等级”和“拓扑结构”——低压变频器（380V/660V）简单便宜，但大功率电机走低压方案电流太大、电缆太粗、损耗高。高压变频器（3kV/6kV/10kV）直接高压输入输出，省变压器、省电缆，但拓扑复杂得多——必须解决“高压器件串联均压”和“谐波”两大难题。选型先看电机电压等级，再看功率和负载。

二、技术方案拆解：三种主流拓扑

高压变频器不是“一台设备”，而是“一种拓扑”。主流就三种，选错拓扑，后面全是坑：

单元串联多电平（H桥级联）：每相N个功率单元串联，移相变压器隔离供电，谐波小（THD<5%）、dv/dt小、模块化冗余（坏一个单元可旁路继续运行）。这是目前6kV/10kV的主流方案。

三电平NPC：中点钳位，IGBT器件，结构紧凑、效率高，适合中压小容量（几百kW到几MW）。

电流源型（LCI）：晶闸管器件，超大功率（几十MW），主要用于同步电机、大型轧机等特殊场合，谐波大、需配滤波器。

Q: 单元串联多电平为什么谐波小？

关键在“移相变压器”——移相变压器多绕组移相，各功率单元输出错开角度叠加，等效多脉波整流（24/30/36脉波），谐波相互抵消，THD可做到5%以下，不用额外加滤波器。这是它成为主流的核心原因——谐波不超标，别的设备才不误动作。

三、选型关键参数：六个数字定乾坤

高压变频器选型，真正要抠的是这六个数字：

电压等级：6kV电机配6kV变频器，10kV配10kV，不能混。电压不匹配，要么烧器件，要么性能发挥不出来。

容量：按电机额定电流×1.1~1.2选，不是按功率简单换算。电流才是硬指标，功率会骗人。

过载能力：一般110%额定1分钟、150%额定1分钟（启动）。重载启动场合要选大过载能力的。

负载类型：风机水泵是平方转矩负载，皮带机、轧机是恒转矩负载。恒转矩负载要加大一档容量。

谐波：看THD和单次谐波，是否满足IEEE 519和国标GB/T 14549。谐波超标，别的设备会误动作。

效率：满载效率要>96%。效率差1个点，大功率一年就是几十万电费。

Q: 高压变频器容量怎么选？

按“电机额定电流×1.1~1.2”选，不是按功率——还要看负载类型：风机水泵平方转矩，按额定电流选即可；恒转矩负载（皮带机、轧机）要加大一档。启动要求高（重载启动）要选大过载能力的。容量选小了，重载启动直接跳闸；选大了，多花几十万。

四、落地细节：决定“好不好用”

设备选对了，落地做不好一样白搭。五个落地细节：

旁路方案：必须有。工频旁路（变频器故障切工频，不停产）+ 单元旁路（坏一个单元旁路继续运行）。没有旁路，变频器一故障就停产。

冷却方式：风冷/水冷。大功率水冷效率高但维护复杂，风冷简单可靠。环境温度、粉尘要提前评估。

电缆与dv/dt：变频器输出电缆长度受限，电缆过长、dv/dt过大，电机绝缘会被击穿。要加du/dt滤波器或输出电抗器。

谐波治理：单元串联多电平自带谐波小，但三电平/电流源型要配无源或有源滤波器。谐波不治理，变压器发热、别的设备误动作。

一拖多 vs 一对一：一台变频器带多台电机（一拖多）省成本，但只能同时启停、不能独立调速；一对一灵活但贵。看工艺需求选。

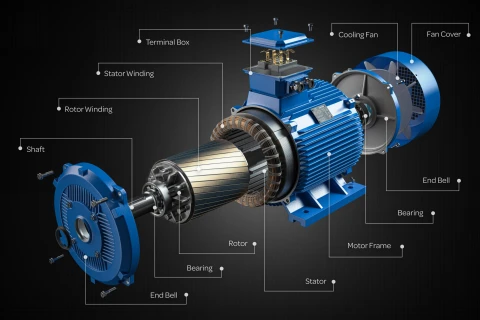

Q: 变频改造后电机要不要换？

普通电机多数不用换，但要评估三点——一是绝缘等级（F/H级），老电机绝缘老化严重的建议换；二是轴电流，变频供电会产生轴电流，要加绝缘轴承或接地碳刷；三是电缆长度，过长要加du/dt滤波器。评估下来，多数普通电机能直接用，但老电机改造前一定要做绝缘测试。

五、五大避坑指南：每个坑都值几万学费

坑一 容量选小，重载启动跳闸。按功率不按电流选，重载启动直接过流跳闸。选型前先看电机铭牌额定电流，按1.1~1.2倍选。

坑二 忽略谐波，别的设备误动作。谐波超标，PLC误动作、保护误跳、变压器发热。选拓扑时就要看谐波指标，别等出问题再治理。

坑三 没有旁路，变频器故障就停产。变频器一坏，整条线停产，损失远超设备价。工频旁路必须配，这是底线。

坑四 冷却没规划，夏天高温报警。变频器功率器件最怕热。风冷要算通风量，水冷要算水质和流量，环境温度40℃以上要特殊设计。

坑五 只看价格，不看拓扑和售后。低价方案往往拓扑落后、谐波超标、售后没保障。高压变频器一用十几年，选的是长期可靠性。

六、趋势前瞻：高压变频正在发生的变化

双碳政策驱动：节能改造需求爆发，高压变频是电机节能最直接的抓手。政策补贴+能耗考核，改造回报周期越来越短。

能效标准升级：GB 30254对高压变频器能效等级提出明确要求，能效等级成为选型硬指标，低效产品加速淘汰。

国产化替代：国产高压变频器崛起，性能追平进口，价格优势明显。关键看核心器件（IGBT）供应链和长期可靠性。

智能运维：预测性维护、远程监控、故障自诊断成为标配。变频器数据上云，故障提前预警，少停机就是多赚钱。

永磁直驱：永磁同步电机+变频一体化，效率更高、体积更小，是风机水泵类负载的新方向。

Q: 老电机要不要直接换变频电机？

看绝缘和工况——普通电机多数能直接用变频器，但要评估绝缘等级（F/H级）、轴电流（加绝缘轴承或接地碳刷）、电缆长度（加du/dt滤波器）。老电机绝缘老化严重的，建议换变频电机。换电机成本高，但一劳永逸；不换电机，做好防护也能用，省一大笔钱。

七、案例故事：某水泥厂风机变频改造

客户背景：某水泥厂，窑头排风机、窑尾高温风机，6kV/630kW，工频运行+挡板调节。

遇到的问题：启动冲击大（直接启动电流6倍，车间电压闪变）；挡板调节能耗高，电费居高不下；功率因数只有0.78，每月被供电局罚款；挡板调节响应慢，工艺波动大。

诊断与设计：两周现场测试：测了电流、功率、功率因数、谐波，算出了节电潜力。发现负载率只有70%左右，挡板节流浪费严重。于是定了四条策略：

选型评估：按“拓扑+电压等级+负载类型”三个硬指标，筛掉3家，选定单元串联多电平方案，6kV/800kVA。

谐波治理：单元串联多电平自带谐波小（THD<5%），无需额外滤波器，变压器不再发热。

旁路设计：每台风机配工频旁路，变频器故障自动切工频，不停产。

冷却方案：窑尾高温风机环境温度高，采用强制风冷+风道设计，保证夏天不高温报警。

部署过程：选型评估两周、方案设计一周、设备安装两周、调试两周，共七周，利用停窑窗口期完成，不影响生产。

最终数据结果

节电率28%，年省电费约86万。挡板调节改变频调速，能量不再浪费在节流上。

功率因数从0.78到0.95。不再被供电局罚款，每年省下力率电费。

启动冲击消除。软启动，电流平稳，车间电压不再闪变，电机和机械寿命延长。

全程不停产。工频旁路+停窑窗口期施工，生产零影响。

方案成本对比

“以前风机一启动，车间灯都闪。现在变频改造后，电费降了一大截，功率因数也达标了，再没被罚过款。”—— 该水泥厂电气负责人

Q: 高压变频器能省多少电？

风机水泵类，节电率一般20-40%，看工况——挡板/阀门调节改变频调速，节电最明显；负载率越低，节电空间越大。但恒速负载（如压缩机）节电有限，别被忽悠。改造前一定要做“节电潜力测算”：测电流、功率、运行时间，算出真实回报周期，再决定改不改。

八、总结：选高压变频看“硬指标”，不看“功率”

选高压变频器不是“看功率”，而是看“拓扑结构、电压等级、负载类型”三个硬指标。单元串联多电平、移相变压器、谐波治理、工频旁路，这些底层机制决定了设备好不好用。技术硬核不是堆砌概念，而是把每个细节讲透——这才是专业度。

你的高压电机还在“直接启动、节流调节”吗？
