5分钟看懂Modbus：工业设备的"通用普通话"
5分钟看懂Modbus：工业设备的"通用普通话"
2026年8月7日 09:14 福建
速览（30秒读完）
- Modbus是工业设备之间互相"说话"的一套通用语言
- 两个版本：RTU走串口（对讲机），TCP走网口（手机）
- 通信模式：主站问、从站答，最多247个从站
- 40多年仍在用的原因：免费、简单、兼容、可靠、易扩展
一、一句话讲清楚Modbus
Modbus是工业设备之间互相"说话"的一套通用语言。
就像中国人用普通话交流一样，不管你是西门子的PLC，还是汇川的变频器，或是某个国产传感器，只要大家都"说"Modbus，就能互相听懂、互相通信。
1979年，Modicon公司（现属施耐德电气）发明了这套"语言"。40多年过去了，它依然是工业自动化领域使用最广泛的通信协议之一。
二、串口版 vs 网口版

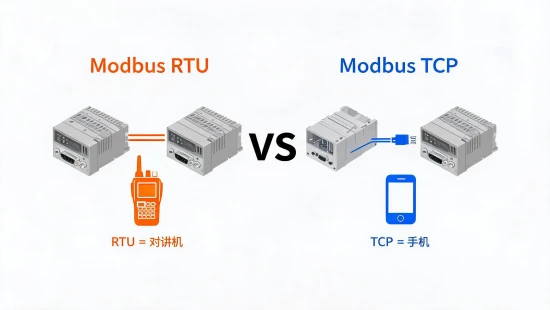

简单类比：
Modbus RTU = 对讲机（点对点，距离远，抗干扰强）
Modbus TCP = 手机（走网络，速度快，可以连互联网）
Q：我家工厂该选RTU还是TCP？
三、主站问，从站答

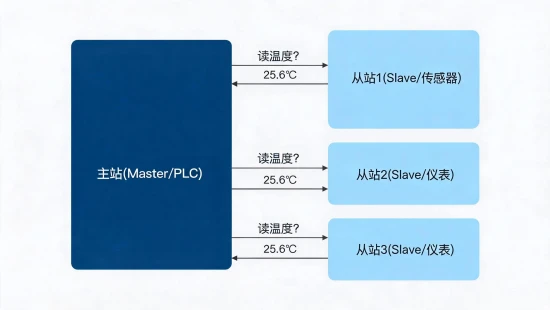

Modbus采用"一问一答"的通信模式：主站问"1号从站，你的温度是多少？"，从站答"报告主站，当前温度25.6℃"。
关键规则：
一个网络里只有1个主站（通常是PLC或上位机）
最多可以有247个从站（各种传感器、仪表、执行器）
从站不能主动说话，只能等主站来问
主站可以"广播"（对地址0说话），所有从站都听但不回答

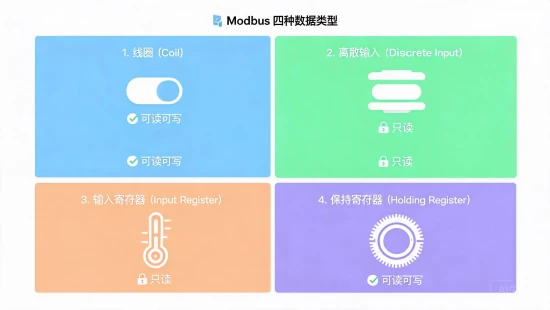

四、四种"数据类型"：线圈、开关、数字、参数
四种数据类型口语化：
线圈——就是个开关，能读能写，比如控制继电器
离散输入——也是开关，但只能读，比如限位开关
输入寄存器——16位数字，只能读，存传感器测量值
保持寄存器——16位数字，能读能写，存设定参数
功能码口语化：
01——读开关："继电器开了吗？"
03——读数字："温度多少？"
06——写一个数："把温度设为80℃"
16——写一批数："批量设置参数"
一句话记住：想控制开关→用线圈；想看传感器读数→用输入寄存器；想设置参数→用保持寄存器。
五、常用功能码：记住这4个就够
功能码就是主站跟从站说话时用的"指令编号"。Modbus一共8个常用功能码，但日常90%的场景就这4个：一共有8个常用功能码，但日常工作中90%的场景只用这4个。
Q：功能码03和04都是"读寄存器"，有什么区别？
A：功能码03读的是"保持寄存器"（可读可写，通常存设定值），功能码04读的是"输入寄存器"（只读，通常存传感器测量值）。比如：读温控器设定的目标温度用03，读温度传感器测到的实际温度用04。
六、为什么40多年了还在用？
五大优势
1.免费开放：没有专利费，任何厂商都能用，支持Modbus的设备超过600种
2.简单易懂：消息格式简单，入门门槛低
3.跨品牌兼容：西门子、三菱、汇川、台达……只要支持Modbus就能互联互通
4.抗干扰强：RS-485差分信号，适合工厂电磁干扰大的环境
5.易于扩展：一个网络最多挂247个设备，新增设备即插即用
三个局限
1.速度不够快：相比EtherNet/IP、Profinet等高速协议，Modbus串口速率偏慢
2.没有安全机制：协议本身不加密、不认证
3.不能主动上报：从站无法主动"喊"主站，只能等主站轮询
七、实际应用场景
工厂车间：PLC通过Modbus RTU读取变频器频率、温控器温度
能源管理：电表、水表、气表通过Modbus RTU上传数据到网关
楼宇自控：空调、照明、门禁系统通过Modbus TCP集中管理
环保监测：水质监测仪、烟气分析仪通过Modbus上传数据

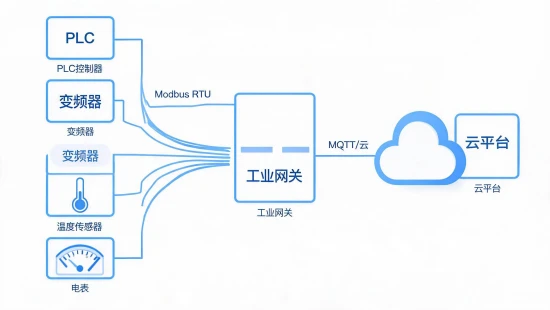

设备上云：工业网关采集Modbus RTU设备数据，转换成MQTT上传到云平台 ← 这就是我们的核心场景
Q：Modbus都40多年了，会不会被淘汰？我们还要学吗？
A：短期内不会被淘汰。原因很简单：全球已有超过600种设备支持Modbus，存量市场巨大。工厂里的电表、水表、变频器、PLC，绝大多数都带Modbus接口。即使新协议（如OPC UA、MQTT）在增长，Modbus仍然是最基础的"底座协议"——网关采集Modbus数据，再转成MQTT上云，这是目前最主流的设备上云路径。学Modbus，是做工业物联网的基本功。
